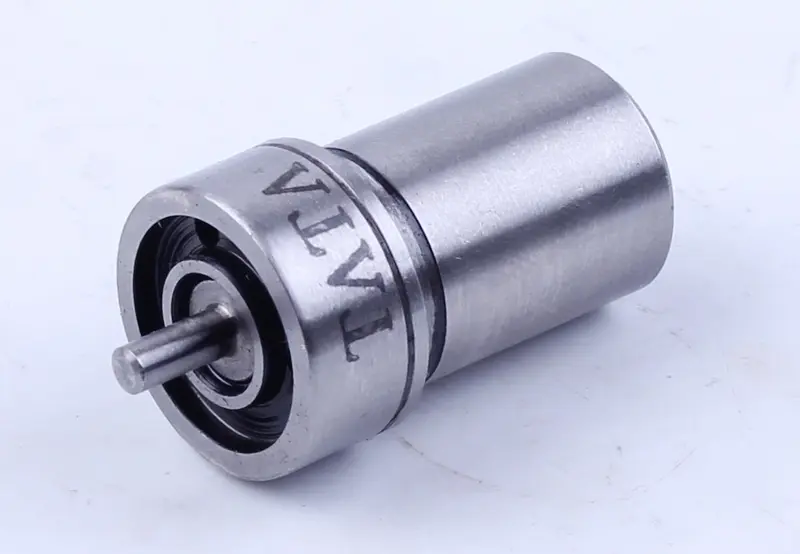

Распылитель форсунки дизельного двигателя мотоблока 180N (R180)

Распылитель форсунки для дизельного двигателя мотоблока 180N (9 л.с.)

Прецизионная деталь топливной аппаратуры, от состояния которой напрямую зависит, как запускается и тянет одноцилиндровый дизель тяжёлого мотоблока. Распылитель принимает солярку под высоким давлением от топливного насоса и подаёт её в камеру сгорания мелким факелом. Именно качество этого факела определяет лёгкий пуск на холодную, ровный холостой ход, чистый выхлоп и разумный расход горючего под нагрузкой.

Конструкция и принцип работы

Исполнение штифтовое: в стальном корпусе работает притёртая игла, которая выходит наружу тонким конусным штифтом. Пока давление в топливной магистрали ниже расчётного, пружина форсунки прижимает иглу к седлу и наглухо перекрывает канал. Как только насос высокого давления поднимает давление до порога открытия, игла приподнимается, и порция топлива проходит через седло, разбиваясь о штифт в тонкий распылённый конус. Игла и корпус подгоняются друг к другу с микронной точностью и работают только в паре, поэтому распылитель ставится в форсунку целиком, а не перебирается по отдельным деталям.

На какую технику ставится

Позиция рассчитана на дизели серии 180N (R180) с водяным охлаждением — это моторы примерно на 8–9 сил, которыми комплектуют тяжёлые мотоблоки и мототракторы Зубр, Кентавр, Форте, Булат, Скаут, Zirka, Crosser и однотипные машины китайской сборки. Такие же двигатели встречаются на самодельных минитракторах и стационарных приводах, собранных на базе мотоблочного дизеля, поэтому распылитель востребован и как ремонтная позиция для переоборудованной техники.

Когда стоит менять распылитель

• двигатель долго не схватывает на холодную и заводится только после нескольких попыток;
• дизель заметно дымит белым или чёрным, особенно на прогреве и под нагрузкой;
• появился жёсткий стук и неровная работа на холостых оборотах;
• вырос расход топлива без изменения режима работы;
• мотор теряет тягу на фрезеровке или пахоте, не выходит на рабочие обороты;
• подтекает топливо в месте установки форсунки, на штифте виден нагар и закоксовка.

Подбор и установка

Самый надёжный способ подбора — снять старый распылитель и сверить его с новым по геометрии: диаметру верхнего и нижнего посадочных поясков, общей высоте корпуса и форме выступающего штифта. Двигатели серий 175N, 180N, 190N и 195N внешне похожи, но распылители у них отличаются, поэтому ориентируйтесь на реальную модель мотора, а не только на мощность машины. При сборке распылитель устанавливают в корпус форсунки чистыми руками, промывают в чистом дизтопливе, следят за посадкой уплотнительной шайбы и затягивают накидную гайку без перетяжки — перетяжка деформирует пару и приводит к зависанию иглы.

После замены имеет смысл прокачать топливную систему, стравить воздух и проверить форсунку на давление открытия: ровный резкий впрыск со звонким щелчком говорит о том, что деталь работает штатно. Запасной распылитель полезно держать под рукой тем, кто работает на солярке сомнительного качества — грязное топливо и вода изнашивают иглу быстрее всего.
