Коммутатор зажигания Peugeot 12V PGT для Honda DIO, тюнинг

Коммутатор зажигания Peugeot 12V PGT для Honda DIO

Тюнинговый коммутатор PGT предназначен для системы зажигания скутера с напряжением 12 В. Позиция представлена для техники Peugeot и заявлена как подходящая для Honda DIO. Модуль принимает управляющий сигнал от датчика зажигания и передает импульс катушке, благодаря чему искра формируется в нужный момент работы двигателя. Такая деталь используется при ремонте системы зажигания, замене неисправного блока либо подборе тюнинговой конфигурации с соответствующим подключением.

Назначение и принцип работы

Коммутатор координирует работу датчика и катушки зажигания. Пока двигатель вращается, датчик формирует сигналы о положении механизма, а электронный модуль обрабатывает их и управляет импульсом на катушку. От корректной работы этой связки зависят появление искры, запуск двигателя и устойчивость его работы. При неисправности коммутатора возможны отсутствие искры, затрудненный запуск, внезапное прекращение работы двигателя или нестабильное зажигание. Перед заменой необходимо также проверить свечу, катушку, разъемы, проводку и датчик: сходные симптомы не всегда вызваны самим модулем.

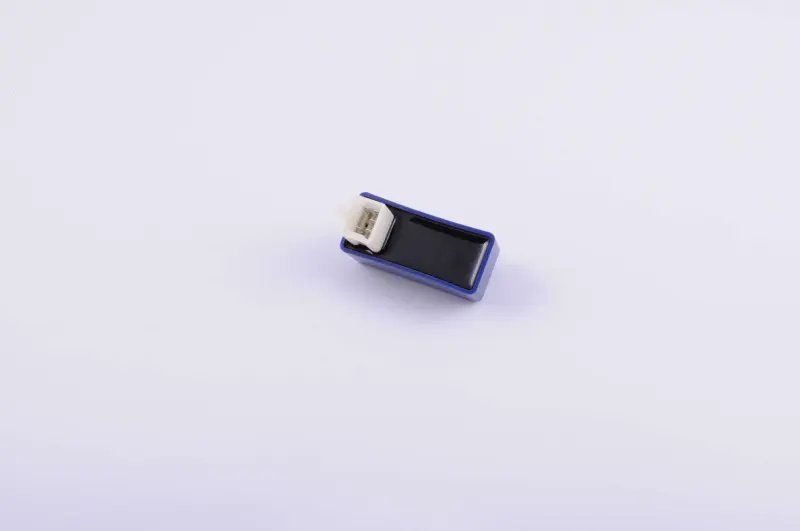

Корпус имеет компактную прямоугольную форму, синюю наружную часть, залитую черную поверхность и белый многоконтактный разъем. Подключение выполнено одним штекерным блоком. Эти особенности позволяют сопоставить новую деталь со снятым коммутатором до монтажа, не разбирая корпус электронного устройства.

Что проверить при подборе

• Напряжение: коммутатор рассчитан на обозначенную в названии систему 12 В.
• Применение: необходимо подтвердить соответствие конкретной модели Peugeot либо модификации Honda DIO.
• Разъем: должны совпадать форма штекера, расположение направляющих, количество контактов и их распиновка.
• Тип зажигания: схема подключения нового блока должна соответствовать установленной на скутере системе CDI.
• Габариты и размещение: корпус должен помещаться в штатной зоне без натяжения проводов и давления на разъем.

Обозначение «тюнинг» указывает на исполнение позиции, но не заменяет проверку подключения. Само по себе сходство корпуса или упоминание Honda DIO недостаточно для выбора: в разных поколениях и версиях скутера могут применяться отличающиеся штекеры и схемы контактов. Надежнее всего сопоставить старый и новый коммутаторы по назначению каждого контакта, конфигурации разъема и параметрам системы зажигания. Если прежний блок отсутствует, подбор выполняют по модели, году, типу двигателя и схеме проводки конкретного скутера.

Установка и проверка

Монтаж выполняют при отключенном питании. Разъем должен входить ровно, без подгибания контактов и чрезмерного усилия. Коммутатор закрепляют так, чтобы проводка не была натянута, а штекер не испытывал боковой нагрузки. До окончательной сборки проверяют надежность соединения, наличие искры, запуск и стабильность работы двигателя. Если после установки симптомы сохранились, диагностику продолжают по остальным компонентам зажигания, поскольку новый блок не устраняет повреждение катушки, датчика, свечи или проводки.

Этот коммутатор подходит для ремонта или изменения конфигурации зажигания скутера только при полном совпадении подключения. Перед заказом сравните параметры 12 В, тип CDI, конфигурацию штекера и применяемость к точной версии Peugeot или Honda DIO. Такой порядок подбора помогает избежать установки электронного модуля с внешне похожим, но электрически несовместимым разъемом.
