Тюнинговый коммутатор CDI STAGE-9 для Honda Dio AF36 / AF35 ST, золотистый

Коммутатор CDI STAGE-9 для Honda Dio AF36 и AF35 ST

Тюнинговый коммутатор STAGE-9 предназначен для системы зажигания скутеров Honda Dio, указанных в применяемости как AF36 и AF35 ST. Модуль обрабатывает импульс от датчика зажигания и управляет формированием сигнала для катушки, поэтому от его исправной работы зависит появление искры в нужный момент. Деталь подходит для ремонта системы зажигания, замены неисправного штатного блока или сборки скутера в соответствующей конфигурации.

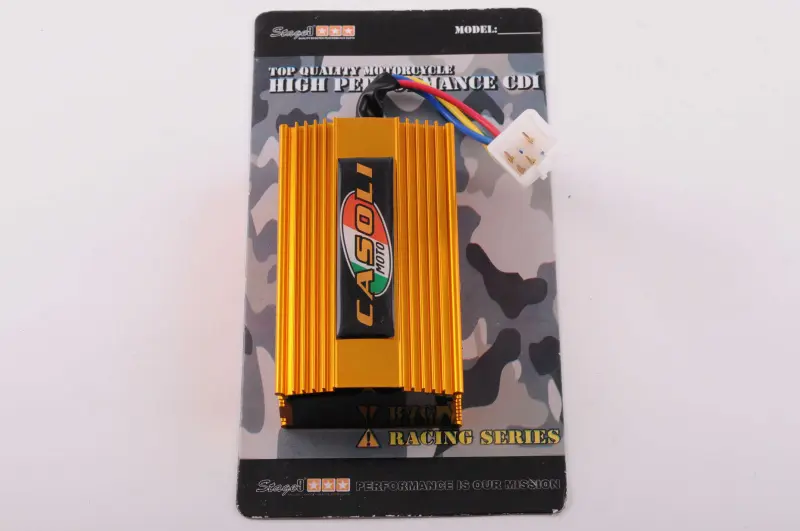

Коммутатор выполнен в прямоугольном золотистом корпусе с продольными рёбрами. Из корпуса выходит короткий жгут разноцветных проводов, заканчивающийся белой соединительной колодкой. Такая компоновка требует подбирать деталь не только по обозначению Honda Dio, но и по исполнению установленной проводки: форма колодки, расположение контактов, количество проводов и их подключение должны соответствовать разъёму конкретного скутера.

Назначение и признаки неисправности

CDI-модуль является частью системы зажигания и работает совместно с датчиком импульсов, катушкой и свечой. Неисправность в этой системе может проявляться отсутствием искры, затруднённым запуском, внезапным прекращением работы двигателя или нестабильным воспламенением смеси. Эти симптомы не указывают исключительно на коммутатор: похожие проявления вызывают повреждённые контакты, обрыв проводки, неисправная свеча, катушка или датчик импульсов. Перед заменой следует проверить соединения и остальные компоненты по сервисной процедуре для конкретной версии скутера.

Исполнение STAGE-9 обозначено как тюнинговое, однако при подборе не следует рассчитывать на универсальность или заранее определённое изменение мощности и максимальных оборотов. Такие параметры для этой модели не заявлены. Основная задача при покупке — получить блок с подходящей схемой подключения для нужной модификации Honda Dio.

Что проверить перед заказом

• Модификацию скутера. Сопоставьте обозначение рамы и версию Honda Dio с применяемостью AF36 или AF35 ST. Для семейства AF35 существовали разные исполнения и диапазоны номеров рам, поэтому одного общего названия Dio недостаточно.
• Соединительную колодку. Сравните форму корпуса разъёма, расположение гнёзд и фиксатора со старым коммутатором.
• Проводку. Проверьте число проводов и порядок их подключения. Совпадение внешних размеров двух модулей само по себе не подтверждает одинаковую распиновку.
• Место установки. Сопоставьте габаритную форму корпуса, направление выхода жгута и возможность уложить проводку без натяжения и перегибов.
• Состояние сопряжённых деталей. До монтажа осмотрите контакты на окисление и повреждение, проверьте целостность проводов, свечу, катушку и датчик зажигания.

Установка и проверка

Работы выполняют при выключенном зажигании. Разъём нельзя соединять или разъединять при включённой системе: возникающее перенапряжение способно повредить электронный модуль. Колодка должна входить без чрезмерного усилия и надёжно фиксироваться; несовпадающий разъём нельзя подрезать или принудительно устанавливать без проверки схемы.

После подключения корпус закрепляют в предусмотренном месте, а жгут укладывают вдали от подвижных и сильно нагревающихся деталей. Провода не должны оставаться натянутыми, пережатыми облицовкой или заломанными возле выхода из корпуса. Затем проверяют запуск и устойчивость работы двигателя. Если причина неисправности предварительно не установлена либо проводка скутера изменялась, монтаж и диагностику стоит поручить специалисту по мотоэлектрике.

STAGE-9 в золотистом исполнении выбирают для Honda Dio AF36 или AF35 ST после точного сопоставления модификации и разъёма. Такой порядок подбора помогает исключить установку внешне похожего, но электрически неподходящего CDI-модуля.
