Тюнинговый коммутатор STAGE-9 Honda Dio AF35, 4+2 контакта, золотистый

Тюнинговый коммутатор STAGE-9 для Honda Dio AF35

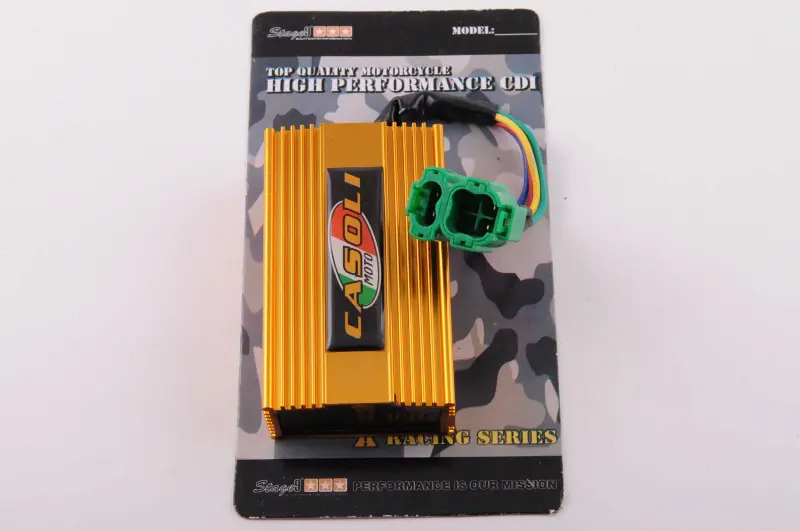

Коммутатор STAGE-9 предназначен для системы CDI двухтактных скутеров Honda Dio семейства AF34/AF35 с двигателем 50 см³ и соответствующим подключением 4+2 контакта. Блок электронно управляет моментом зажигания и передает импульс на катушку, поэтому его исправность непосредственно влияет на появление искры, запуск двигателя и устойчивую работу системы зажигания. Модель выполнена в золотистом ребристом корпусе и относится к тюнинговым версиям без ограничителя оборотов.

Отсутствие встроенной отсечки позволяет двигателю не упираться в ограничение штатного коммутатора. При этом деталь сама по себе не меняет передаточное отношение трансмиссии, состояние цилиндро-поршневой группы или настройку топливной системы, поэтому установка не означает заранее заданного прироста скорости. Фактический результат зависит от конфигурации и технического состояния скутера. Такой вариант уместен при замене неисправного блока, восстановлении зажигания либо сборке согласованной тюнинговой конфигурации.

Совместимость и подбор

В товарных каталогах коммутатор указан для Honda Dio AF34/AF35, включая модификации Live Dio, Dio SR, Dio ZX, Dio Cesta и Dio ST. Внутри этого семейства применялись разные варианты CDI и разъемов, поэтому одного обозначения Honda Dio недостаточно для безошибочного выбора. Перед покупкой нужно проверить код рамы, год и модификацию скутера, а затем сопоставить конфигурацию штекера старого блока с исполнением 4+2 контакта.

• Назначение: управление зажиганием в системе CDI.
• Тип техники: японские двухтактные скутеры Honda Dio.
• Заявленное семейство: AF34/AF35, 50 см³.
• Подключение: две контактные группы в конфигурации 4+2.
• Исполнение: тюнинговая версия без ограничителя оборотов.
• Внешнее оформление: золотистый ребристый корпус.

Особого внимания требуют AF35, на которых установлен штатный CI692 с одним разъемом на пять задействованных контактов. Такое исполнение не следует считать прямым аналогом блока 4+2: технические схемы предусматривают отдельный вариант подключения, а часть контактов может не использоваться. Переход на другую конфигурацию штекера допустим только после сверки распиновки конкретного скутера. Соединять провода по одному цвету без проверки схемы нельзя, поскольку назначение разъемов и способ питания CDI различаются между модификациями.

Когда проверяют или заменяют коммутатор

Поводом для диагностики системы зажигания обычно становится отсутствие искры, затрудненный запуск или нестабильное искрообразование. Эти признаки не доказывают неисправность именно коммутатора. До замены проверяют свечу и ее зазор, плотность высоковольтного провода, состояние разъемов, катушку зажигания, импульсный датчик, замок зажигания и питание системы. Руководство Honda рекомендует начинать поиск причины с заведомо исправной свечи и устранять неплотные либо окисленные соединения до измерения электрических параметров.

Установка и первичная проверка

Монтаж выполняют при выключенном зажигании и обесточенной бортовой системе. Старый блок отсоединяют без натяжения проводов, после чего осматривают штекеры: контакты должны быть чистыми, сухими, без подгорания, деформации и ослабленной фиксации. Новый коммутатор подключают только к совпадающей колодке и закрепляют так, чтобы корпус и проводка не соприкасались с подвижными деталями и не находились под постоянным натяжением.

После установки проверяют запуск, устойчивость работы двигателя и надежность фиксации разъемов. Если искра не появилась, дальнейшую диагностику проводят по электрической схеме нужной модификации Honda Dio, а не путем перестановки проводов. Коммутатор STAGE-9 подойдет покупателю, которому требуется блок 4+2 для совместимой версии AF34/AF35 и тюнинговое исполнение без отсечки. Точная сверка разъема и распиновки перед монтажом помогает избежать ошибочного подключения и лишней замены исправных компонентов зажигания.
