Тюнинговый CDI-коммутатор Progress Racing для Honda Dio AF35

Тюнинговый CDI-коммутатор Progress Racing для Honda Dio AF35

Коммутатор предназначен для системы зажигания скутера Honda Dio AF35. Он обрабатывает сигнал датчика положения и управляет импульсом на катушку зажигания, определяя момент образования искры. Версия Progress Racing рассчитана на замену штатного CDI при доработке скутера и отличается отсутствием заводского ограничения оборотов. Это позволяет двигателю выходить за предел, который задаёт стандартный коммутатор, но итоговый результат зависит от состояния мотора, карбюратора, выпуска и трансмиссии.

Назначение и особенности работы

CDI-коммутатор участвует в работе двигателя на всём диапазоне оборотов: от запуска и устойчивого холостого хода до разгона под нагрузкой. Исправная деталь должна вовремя передавать импульс на катушку, поэтому её состояние напрямую связано с наличием искры и стабильностью зажигания. Замена может потребоваться при отсутствии искры, затруднённом запуске или перебоях, однако перед установкой нового блока необходимо также проверить свечу, катушку, датчик, питание, массу и контакты проводки. Похожие симптомы не всегда вызваны самим CDI.

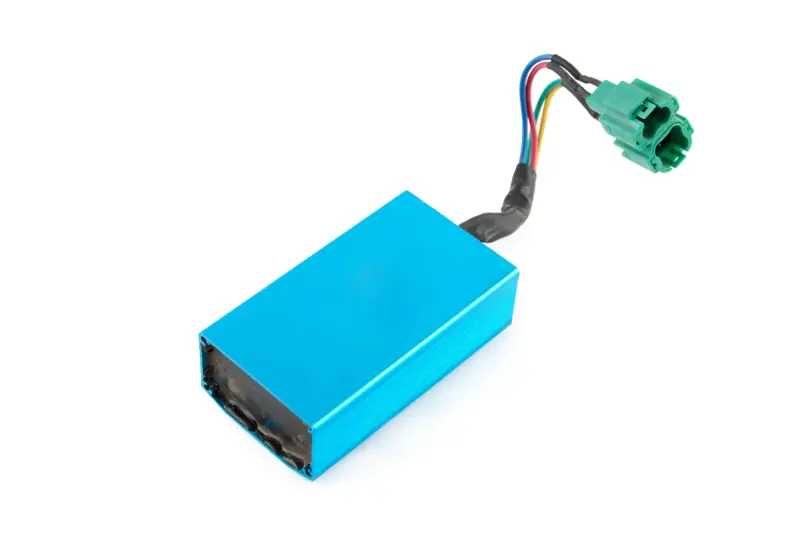

Корпус выполнен в синем цвете, а подключение организовано через выносной жгут с формованной зелёной колодкой. Такая компоновка позволяет разместить блок отдельно от разъёма и уложить провод без натяжения. Жгут следует закрепить так, чтобы он не соприкасался с горячими деталями, не перегибался у корпуса и не зажимался облицовкой.

Как проверить совместимость

Обозначения Honda Dio и AF35 являются основным ориентиром, но для этой модели существовали разные исполнения проводки и CDI. Одинаковая форма колодки сама по себе не подтверждает совместимость: расположение контактов и внутренняя схема могут различаться. Перед покупкой сравните установленный на скутере коммутатор, количество задействованных контактов, форму фиксатора, расположение проводов и конфигурацию ответной части жгута.

• Модель скутера: Honda Dio AF35.
• Тип детали: тюнинговый CDI-коммутатор системы зажигания.
• Исполнение: синий корпус и отдельный проводной вывод с зелёной колодкой.
• Ключевая особенность: работа без штатной отсечки оборотов.
• Перед установкой: требуется сверить разъём, распиновку и состояние проводки конкретного скутера.

Особенно внимательно подбирайте блок для скутера с заменённым двигателем, переделанным жгутом или ранее установленным нестандартным CDI. Колодка может физически соединиться, но неправильное назначение контактов способно привести к отсутствию запуска или повреждению электроники. Если конфигурация старой детали и проводки не совпадает с этой версией, подключать её для пробной проверки не следует.

Установка и настройка

Монтаж выполняют при выключенном зажигании. Штатный коммутатор отсоединяют за корпус колодки, предварительно проверив контакты на окисление, подгорание и ослабление посадки. Новый блок подключают до полного срабатывания фиксатора и надёжно закрепляют на месте, защищённом от ударов, сильной вибрации и натяжения проводов. До сборки облицовки проверяют запуск, холостой ход и реакцию двигателя на открытие газа.

Отсутствие ограничителя не означает автоматического прироста максимальной скорости. Если двигатель не набирает обороты из-за загрязнённого выпуска, неверной настройки карбюратора, изношенной трансмиссии или другой неисправности, один коммутатор причину не устранит. При эксплуатации на повышенных оборотах необходимо контролировать топливную смесь, состояние свечи и соответствие настроек двигателя установленному выпуску и впуску. Слишком бедная смесь увеличивает тепловую нагрузку и требует корректировки до продолжительных поездок.

После монтажа сначала проверьте работу скутера без длительной нагрузки. Ровный запуск, стабильный холостой ход и отсутствие перебоев помогают оценить правильность подключения. Если появились пропуски зажигания, двигатель перестал запускаться или его поведение ухудшилось, остановите проверку и повторно сопоставьте разъём, контакты и конфигурацию AF35. Такой порядок позволяет использовать тюнинговый CDI осознанно и не маскировать неисправности других компонентов системы зажигания.
