Амперметр для мотоблока 175N/180N (12/15Hp) AMG

Амперметр для мотоблока 175N/180N (12/15Hp) AMG служит для контроля силы тока. В системе с аккумулятором такой прибор помогает следить за зарядом и разрядом: его показания позволяют заметить изменение работы питания при включении потребителей. Обозначение 12/15Hp относится к мощности техники, а не к измерительному диапазону амперметра.

Корпус и подключение

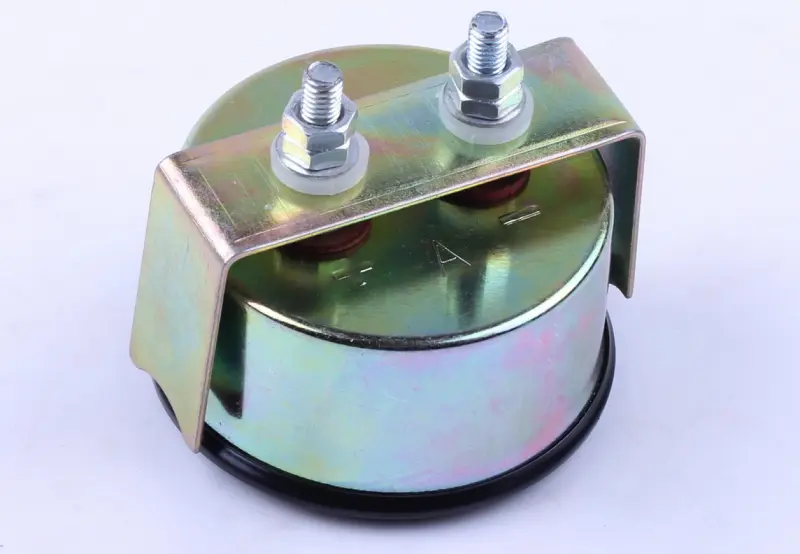

Прибор имеет круглый корпус и крепёжную скобу, которая охватывает его сзади. На тыльной стороне расположены два резьбовых вывода с гайками и шайбами; у основания выводов находятся изолирующие втулки. На корпусе нанесены обозначения «A», «+» и «-». Буква «A» обозначает амперы, а знаки у клемм помогают соблюдать направление подключения. Сохранность изоляции здесь особенно важна: токоведущие соединения не должны касаться корпуса или крепления.

Что сверить при подборе

Сравните со снятым прибором посадочный диаметр, глубину корпуса и форму скобы. Амперметр должен входить в отверстие панели без перекоса, а с обратной стороны должно оставаться место для выводов, наконечников и проводов. Скоба должна прижимать прибор к панели, не упираясь в соседние детали. Слишком глубокий корпус или неудобное расположение клемм могут привести к натяжению проводов и контакту с металлическими частями техники.

Отдельно сопоставьте шкалу, предел измерения, обозначения выводов и схему включения старого прибора. Одного совпадения формы недостаточно: неподходящий диапазон затрудняет чтение показаний, а неверное подключение может повредить прибор или проводку. Проверьте, подходят ли имеющиеся наконечники к резьбовым выводам и можно ли надёжно закрыть соединения изоляционными колпачками.

Когда требуется замена

Поводом проверить амперметр становятся отсутствие реакции на изменение нагрузки, заедание указателя, нестабильные показания, повреждение корпуса или ослабление выводов. Следы нагрева возле клемм также требуют внимания. При этом отсутствие показаний может быть связано с обрывом провода или плохим контактом, поэтому сначала осматривают соединения. Замена исправного прибора не устранит неисправность проводки.

Особенности установки

Перед снятием отключите аккумулятор и отметьте, какой провод подходит к каждому выводу. Освободите наконечники и крепёжную скобу, затем извлеките прибор из панели. Заодно осмотрите края посадочного отверстия, состояние проводов, наконечников и защитных колпачков. Подгоревшие соединения, потрескавшуюся изоляцию и повреждённые наконечники нужно привести в порядок вместе с заменой амперметра.

Закрепите корпус ровно, без деформации скобы. Подсоединяйте провода по схеме техники с учётом маркировки «+» и «-», удерживая выводы от проворачивания при затяжке гаек. Амперметр нельзя подключать напрямую между полюсами аккумулятора. Уложите провода без натяжения и трения о края панели, изолируйте клеммы. После восстановления питания проверьте реакцию прибора на включение потребителей. Обратное направление показаний требует проверки подключения; нагрев соединений — немедленного отключения питания и устранения плохого контакта.
