Тюнинговый коммутатор зажигания Honda DIO AF34 Progress Racing

Тюнинговый коммутатор зажигания Honda DIO AF34 Progress Racing

Коммутатор Progress Racing предназначен для системы CDI двухтактных скутеров Honda DIO с обозначением AF34. Деталь принимает управляющий сигнал от датчика момента зажигания и формирует импульс для катушки, благодаря которому свеча дает искру в нужный момент работы двигателя. Такой модуль выбирают при замене неисправного блока или при подготовке скутера с измененной конфигурацией зажигания.

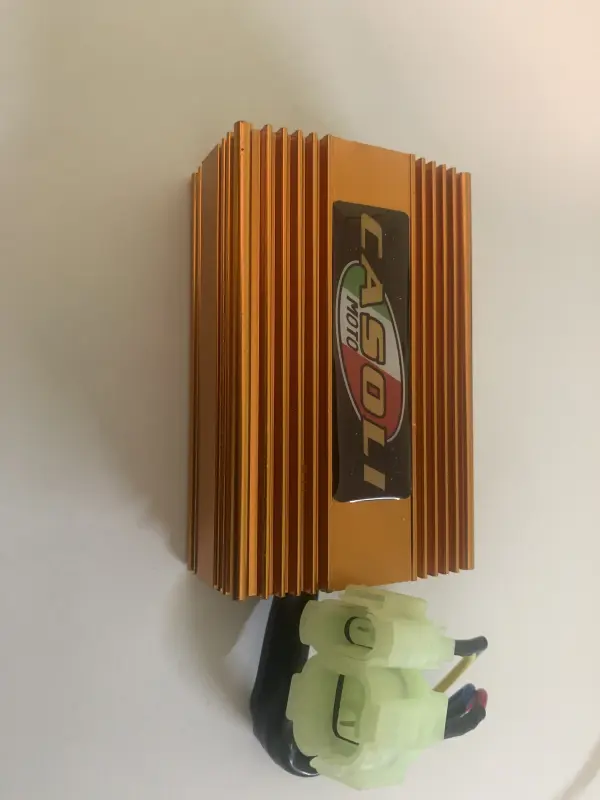

Коммутатор выполнен в оранжевом корпусе с выраженными продольными ребрами. Из корпуса выведен короткий кабель с разъемами светлого цвета, поэтому модуль подключается к штатной проводке без разборки собственного корпуса. Конфигурация колодок имеет принципиальное значение: внутри семейства Honda DIO AF34 встречаются разные исполнения зажигания, и одинаковое обозначение модели скутера само по себе не подтверждает совпадение контактов.

Что проверить перед выбором

Для правильного подбора сначала уточните код рамы и модификацию скутера, а затем сравните разъемы нового блока со снятым коммутатором. Колодки должны совпадать по форме, числу контактных мест, расположению направляющих и фиксаторов. Также сравнивают длину выводного кабеля и место крепления корпуса: провод не должен натягиваться, перегибаться возле ввода или касаться горячих и подвижных деталей.

• Модель техники: основное назначение — двухтактный Honda DIO AF34 объемом 50 см³.
• Тип детали: тюнинговый коммутатор системы CDI.
• Назначение: обработка сигнала датчика зажигания и управление импульсом катушки.
• Исполнение корпуса: оранжевый прямоугольный блок с продольными ребрами.
• Подключение: кабель с готовыми разъемными колодками; конфигурацию контактов необходимо сопоставить со штатным блоком конкретного скутера.

Замена и проверка системы зажигания

Неисправность коммутатора может проявляться отсутствием искры, периодическими перебоями, внезапной остановкой двигателя или невозможностью запуска. Эти признаки не относятся исключительно к одному модулю. Перед заменой проверяют свечу, наконечник, катушку, датчик, соединения проводки и состояние разъемов. Такой порядок помогает не устанавливать новую деталь в систему с обрывом, окисленными контактами или другой нерешенной неисправностью.

Монтаж выполняют при выключенном зажигании. Старый блок отсоединяют, удерживая колодки за их корпуса, после чего очищают посадочное место и осматривают контакты проводки. Новый коммутатор размещают так, чтобы ребристый корпус был надежно зафиксирован, а кабель проходил свободно. Разъемы соединяют без подрезания направляющих и без усилия: несовпадение формы является основанием еще раз проверить модификацию скутера и схему контактов.

После установки проверяют запуск, устойчивость холостого хода и реакцию двигателя на ручку газа. Для тюнинговой конфигурации также учитывают состояние карбюратора, выпуска и остальных компонентов двигателя: коммутатор управляет зажиганием, но не устраняет неполадки топливной системы или механический износ. Точный подбор по раме, исполнению штатных разъемов и фактической схеме подключения позволяет корректно включить Progress Racing в систему Honda DIO AF34 и избежать переделки проводки.
