Вал передачи заднего хода мотоблока 178F/186F (6/9Hp) (L-127) AMG

Вал передачи заднего хода для мотоблока 178F/186F (6/9Hp), обозначение (L-127) AMG. Деталь относится к механизму реверса трансмиссии и нужна при восстановлении передачи заднего хода. Исправный вал обеспечивает правильное взаимное положение сопряжённых деталей; износ его посадочных поверхностей или повреждение крепления нарушают работу механизма.

Конструкция и причины замены

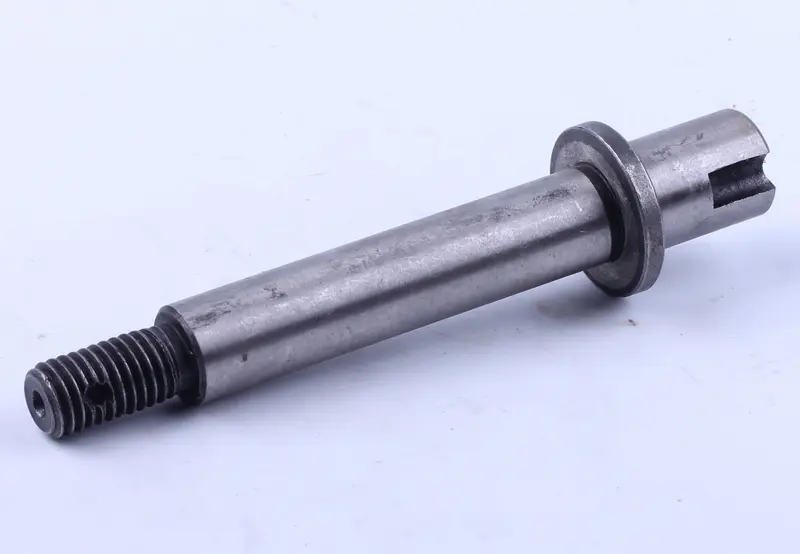

Вал имеет вытянутую цилиндрическую часть, наружную резьбу на одном конце и кольцевой буртик ближе к противоположному. На коротком конце выполнен открытый паз. При подборе значение имеют не только общая форма, но и расположение этих участков: резьба, упор и паз должны совпадать с ответными деталями конкретной коробки передач.

Поводом для замены становятся выработка на посадочных участках, глубокие задиры, повреждённая резьба, деформация или сколы кромок паза. Поверхности оценивают после очистки от масла и загрязнений. Если вал погнут, а посадки утратили правильную форму, установка новых сопряжённых деталей сама по себе не устраняет причину люфта и перекоса.

Стук, затруднённое включение реверса и неустойчивая работа задней передачи требуют проверки механизма, но сами по себе ещё не указывают на неисправность вала. При разборке осматривают также сопряжённые шестерни, опоры и детали фиксации. Это помогает отделить повреждение самого вала от износа соседних деталей и определить необходимый объём замены.

Что сверить со снятой деталью

Ориентируйтесь на устройство установленной трансмиссии и сравнение с демонтированным валом. Одного обозначения двигателя недостаточно: коробки передач могут различаться. Сверьте общую длину, диаметры цилиндрических участков, длину и шаг резьбы, положение буртика, а также ширину, глубину и ориентацию концевого паза. Измерения лучше выполнять штангенциркулем, а шаг резьбы проверять резьбомером.

Отдельно проверьте расстояния между упорными и посадочными поверхностями. Вал близкой длины может отличаться положением буртика, из-за чего детали не займут предусмотренные места. Резьбовое соединение должно соответствовать штатному крепежу; попытка затянуть неподходящую гайку повреждает витки. Паз сверяют по форме и размерам, без подгонки сопряжения усилием.

Особенности установки

Замену выполняют при остановленном двигателе, исключив случайный запуск и движение мотоблока. До разборки фиксируют порядок расположения шайб, втулок и фиксаторов, если они предусмотрены конструкцией. Доступ к валу и последовательность его снятия определяют по устройству коробки передач. Не выбивайте деталь ударами по резьбе: так легко повредить торец и затруднить разборку.

При сборке очищают сопряжения, проверяют состояние опор и используют смазку, предусмотренную для трансмиссии. Изношенные сопряжённые детали заменяют по результатам осмотра. Вал должен занять штатное положение без перекоса; затяжку и осевые зазоры проверяют по требованиям конкретной коробки. После сборки контролируют свободное движение механизма и включение реверса. Несовпадение посадок или неверный порядок шайб могут привести к заеданию, люфту и ускоренному износу.
