Коммутатор CDI STAGE-9 для Honda DIO AF18/AF27, красный

Коммутатор CDI STAGE-9 для Honda DIO AF18/AF27

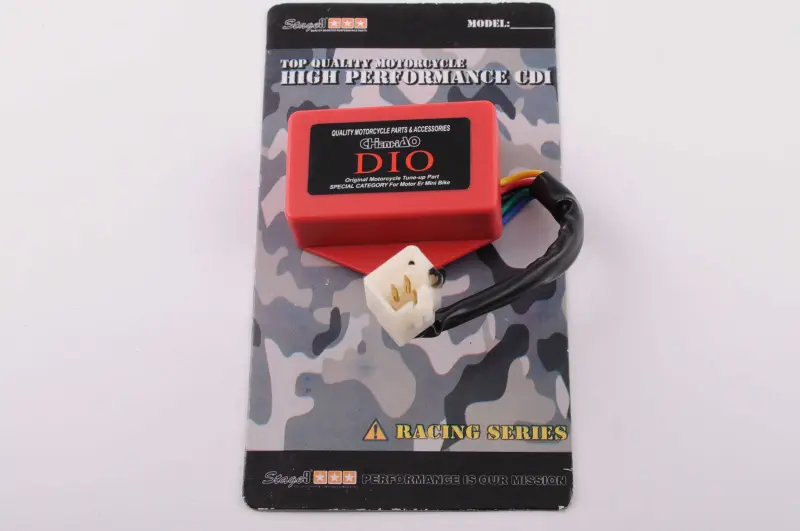

Тюнинговый коммутатор STAGE-9 предназначен для системы зажигания двухтактных скутеров Honda DIO с двигателем объемом 50 см³. Основные модификации для подбора — AF18 и AF27; совместимость также заявлена для семейств AF18/AF25 и AF27/AF28, включающих Dio, Dio SR, Super Dio, Dio ZX, Dio XR Baja и Dio Fit. Деталь выполнена в красном прямоугольном корпусе и снабжена коротким жгутом проводов с белым многоконтактным разъемом.

Назначение коммутатора

CDI-коммутатор участвует в формировании момента искрообразования. Он принимает управляющий импульс от датчика зажигания и передает соответствующий сигнал на катушку, благодаря чему свеча создает искру в нужный момент работы двухтактного двигателя. От корректной работы блока зависят запуск мотора и устойчивое зажигание топливной смеси во всем доступном диапазоне оборотов.

Обозначение «тюнинг» указывает на исполнение детали, однако само по себе не подтверждает конкретную форму угла опережения, отсутствие ограничителя оборотов или заданный прирост мощности. Поэтому коммутатор следует выбирать прежде всего по модели скутера, типу системы зажигания, конфигурации разъема и распиновке. Для результата важна совместимость со всей установленной системой, а не только цвет корпуса или внешнее сходство.

Что проверить перед выбором

У Honda DIO существуют разные поколения и модификации, поэтому обозначение модели необходимо сверять внимательно. Перед заказом сравните старый блок и устанавливаемую деталь по следующим признакам:

• Код модели скутера. Основное назначение этой версии — Honda DIO AF18 и AF27; для AF25 и AF28 дополнительно учитывайте конкретную модификацию техники.
• Разъем. Должны совпасть его форма, направляющие, фиксаторы и расположение контактов.
• Распиновка. Одинаковый корпус разъема не всегда означает одинаковое назначение проводов, поэтому схему подключения проверяют до установки.
• Исполнение проводки. Сопоставьте количество проводов, их расположение и способ подключения со старым коммутатором.
• Место крепления. Корпус и жгут должны размещаться без натяжения проводов, пережатия изоляции и контакта с горячими или подвижными деталями.

Замена и проверка после установки

Перед заменой стоит исключить неисправности свечи, свечного колпачка, катушки зажигания, датчика, разъемов и проводки. Отсутствие искры, трудный запуск или перебои двигателя могут быть связаны не только с коммутатором. Такая предварительная проверка помогает не заменять исправную деталь и быстрее найти причину неполадки.

Монтаж выполняют при выключенном зажигании. Разъем соединяют без перекоса и чрезмерного усилия, после чего проверяют надежность фиксации. Жгут укладывают свободно, не допуская натяжения возле корпуса и штекера. Сам блок необходимо закрепить так, чтобы он не перемещался от вибраций и не повреждал соседнюю проводку.

После подключения проверьте запуск двигателя, стабильность холостого хода и реакцию мотора на изменение оборотов. Если появились пропуски зажигания, нестабильная работа или нагрев соединения, эксплуатацию прекращают и повторно проверяют распиновку, контакты и состояние остальных компонентов системы.

Для ремонта и настройки Honda DIO

STAGE-9 подходит как для замены неисправного CDI-блока, так и для сборки конфигурации на базе совместимого двухтактного Honda DIO. Сохраните старый коммутатор до завершения проверки: по нему удобно сопоставить разъем, проводку и посадку. Точное совпадение этих признаков важнее общего указания Honda DIO и позволяет установить деталь без переделки штатного подключения.
