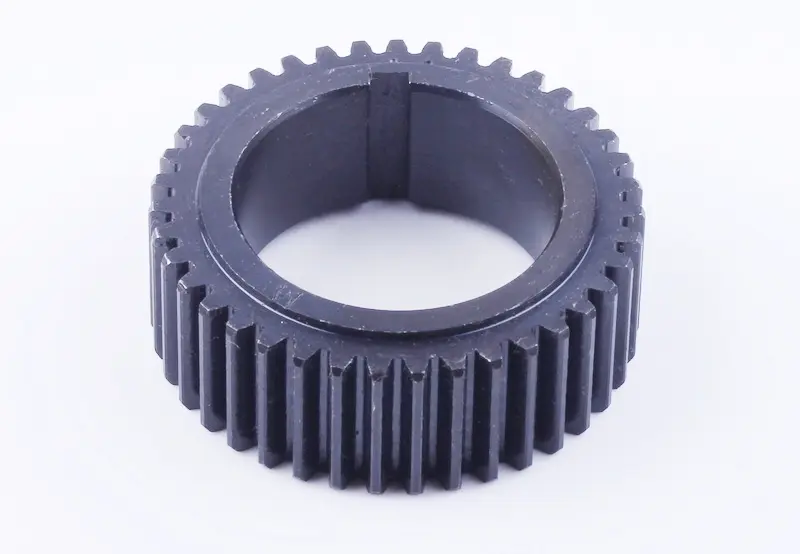

Шестерня коленвала широкая 186F (9Hp), 39 зубьев (Z-39) AMG

Широкая шестерня коленвала для двигателя мотоблока 186F (9Hp) передаёт вращение от коленчатого вала через зубчатое зацепление. Обозначение Z-39 означает 39 зубьев. Деталь нужна при ремонте, если зубья повреждены или посадка на валу больше не обеспечивает правильного положения шестерни. Широкое исполнение нужно учитывать при подборе: одного совпадения модели двигателя и количества зубьев недостаточно.

Конструкция и работа

Шестерня имеет наружные прямые зубья, центральное посадочное отверстие и внутренний продольный паз. Зубчатый венец входит в зацепление с сопряжённой шестернёй, а отверстие и паз определяют посадку на валу. При сравнении деталей имеют значение не только наружный диаметр, но и ширина венца, форма торцов и положение паза. Эти особенности влияют на то, где шестерня окажется после установки и как будут соприкасаться зубья.

Когда требуется замена

Причины для замены — сколы, трещины, выкрашивание поверхности зубьев, заметная выработка их боковых граней и повреждение посадочного отверстия. Разбитый паз или следы проворачивания на валу также требуют внимания. Стук и повышенный шум со стороны зубчатой передачи могут сопровождать износ, но сами по себе ещё не определяют неисправную деталь: шестерню проверяют вместе с её посадкой и ответным зубчатым венцом.

При осмотре полезно установить причину повреждения. Недостаток смазки, посторонние частицы в зацеплении, перекос и люфт вала способны испортить новую шестерню так же, как старую. Если ответные зубья сильно изношены или имеют сколы, замена только одной детали не восстановит правильное зацепление. Рядом проверяют состояние шпонки, если она используется в соединении, и поверхностей, которые удерживают шестерню в нужном положении.

Что сверить со снятой деталью

• Количество зубьев — 39, а также их профиль и направление.
• Ширину зубчатого венца и общую ширину шестерни.
• Диаметр посадочного отверстия, размеры и расположение внутреннего паза.
• Наружный диаметр, форму торцов, уступы и положение детали относительно соседних шестерён.

Сравнивайте очищенные детали и измеряйте посадочные поверхности инструментом. Определять размер по изношенной кромке зуба неудобно: повреждение искажает результат. Слово «широкая» помогает отличить исполнение, но не заменяет измерение. Ошибка в ширине может сместить контакт зубьев или вызвать задевание соседних деталей, а несовпадение отверстия и паза не позволит правильно закрепить шестерню на коленвале.

Особенности установки

До снятия отметьте ориентацию старой шестерни и положение установочных меток, если они предусмотрены конструкцией двигателя. Демонтируйте деталь подходящим съёмником, не используя зубья как опору для ударов. Очистите посадку на коленвале и проверьте её на задиры и выработку. Новую шестерню устанавливают без перекоса способом, предусмотренным ремонтной документацией двигателя; усилие не передают через зубчатый венец.

При сборке восстановите положение меток и штатную фиксацию. До запуска проверьте плавность проворачивания механизма, отсутствие заедания и задевания соседних деталей. Тугая посадка с перекосом или неправильное положение шестерни могут повредить зубья и нарушить работу связанного механизма. Обнаруженное сопротивление устраняют проверкой сборки, а не попыткой приработать деталь запуском двигателя.
