Шатун для мотоблока 186F (9Hp) AMG

Шатун для двигателя мотоблока 186F (9Hp) AMG соединяет поршень с коленчатым валом и передаёт усилие от поршня на шатунную шейку. Обозначение 9Hp относится к мощности двигателя — 9 л. с. Деталь нужна при ремонте кривошипно-шатунного механизма, когда износ посадок, деформация или повреждение шатуна мешают восстановить правильные зазоры.

Конструкция и работа

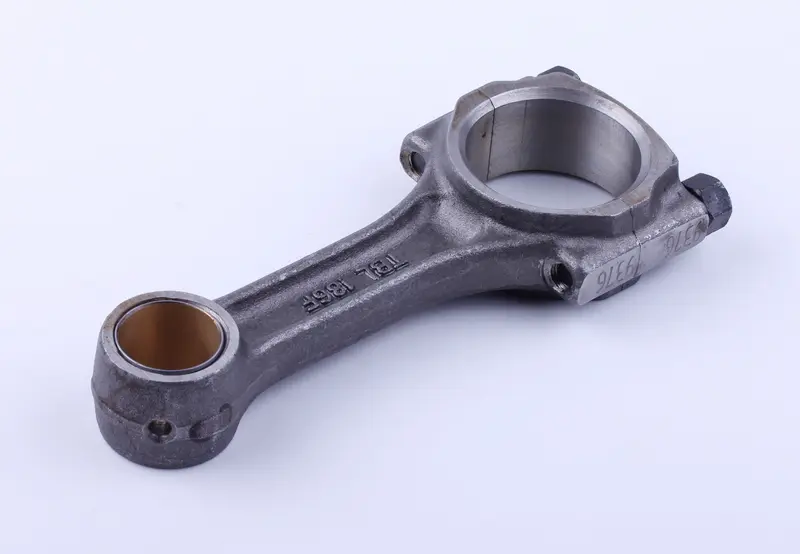

Малая головка имеет втулку под поршневой палец. Большая головка выполнена разъёмной, с крышкой и крепёжными элементами: такая конструкция позволяет соединить шатун с шейкой коленвала. На стержне присутствует маркировка 186F. При работе двигателя шатун испытывает переменные нагрузки, поэтому состояние обеих головок, точность посадок и правильная сборка влияют на работу всего механизма.

Поводом для проверки служат стук из картера, увеличенный люфт поршневого пальца, задиры на сопрягаемых поверхностях или следы перегрева. Шатун также проверяют после заклинивания двигателя и при обнаружении металлических частиц в масле. Сам по себе шум ещё не доказывает неисправность этой детали: при разборке нужно определить, где возник зазор и какие поверхности повреждены.

Что сверить при подборе

Сопоставьте снятый шатун с заменой по расстоянию между центрами головок, диаметрам и ширине посадок, форме стержня, устройству крышки и расположению крепежа. Отдельно проверьте посадку поршневого пальца и соответствие большой головки шатунной шейке. Совпадение одного обозначения двигателя не заменяет проверки размеров и конструкции: неверная геометрия меняет положение поршня и условия работы подшипниковых поверхностей.

• Осмотрите втулку малой головки и поршневой палец: выработка, задиры и ощутимый люфт требуют измерений.
• Проверьте шейку коленвала на задиры, овальность и износ. Новый шатун не устраняет повреждение поверхности, с которой он работает.
• Сравните стык крышки, крепёж и расположение отверстий для подвода смазки, если они предусмотрены конструкцией снятой детали.

Особенности замены

При разборке сохраняют взаимное положение шатуна и его крышки. Крышку нельзя произвольно переворачивать или подменять крышкой от другого шатуна: от правильного соединения зависит форма отверстия большой головки. Перед сборкой очищают сопрягаемые поверхности и масляные отверстия, осматривают палец, втулку, шейку коленвала и крепёж. Повреждённые сопряжённые детали заменяют по результатам проверки.

Шатун устанавливают с соблюдением ориентации, указанной в ремонтной документации двигателя. Рабочие поверхности смазывают, а крепёж затягивают в установленной последовательности с предписанным моментом. Посадочные зазоры проверяют измерением; свободное движение от руки не заменяет такой проверки. После сборки контролируют плавность вращения коленвала и отсутствие заедания механизма.

Слишком малый зазор может вызвать перегрев и прихватывание, слишком большой — стук и ударные нагрузки. Если прежний шатун пострадал от недостатка смазки, причину необходимо устранить вместе с заменой детали. Иначе повреждение может повториться даже при правильно подобранном шатуне.
