Тюнинговый коммутатор CDI Progress Racing для Honda Dio AF18/AF27

Коммутатор CDI Progress Racing для Honda Dio AF18/AF27

Коммутатор предназначен для бесконтактной системы зажигания двухтактных скутеров Honda Dio. Он принимает управляющий импульс, участвует в определении момента искрообразования и передаёт сигнал на катушку зажигания. От согласованной работы блока CDI с датчиком, катушкой и остальными компонентами зажигания зависят запуск двигателя и стабильность его работы.

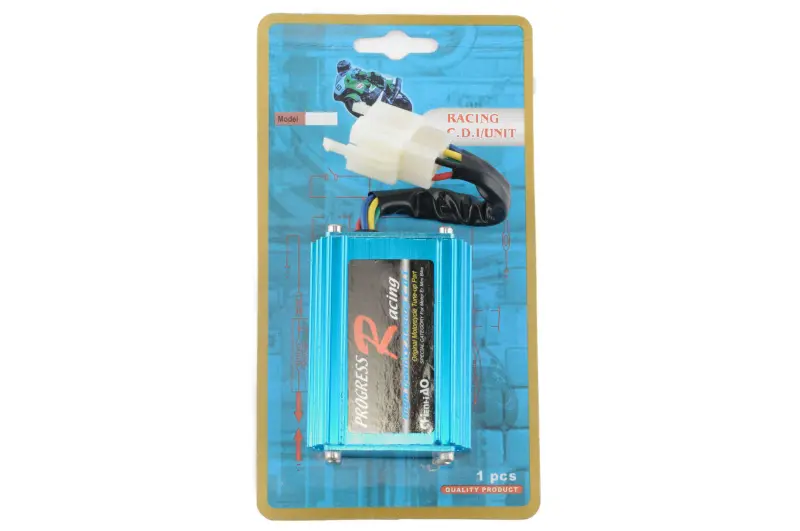

Версия Progress Racing относится к тюнинговой линейке и выполнена в отдельном синем корпусе с проводным выводом и двумя разъёмными колодками. Такое исполнение необходимо учитывать при подборе: даже у внешне похожих коммутаторов Honda Dio могут отличаться форма штекеров, расположение контактов и схема подключения. Название серии само по себе не заменяет проверку разъёмов и модификации скутера.

Совместимость и назначение

Основное применение — японские скутеры Honda Dio с двухтактным двигателем объёмом 50 см³. Для этой позиции заявлены семейства AF18 и AF27. В расширенном перечне совместимых модификаций указаны AF18/AF25 Dio и Dio SR, а также AF27/AF28 Super Dio, Dio SR, Dio ZX, Dio XR Baja и Dio Fit. Перед установкой нужно сверить код рамы, фактическое исполнение проводки и разъёмы установленного блока, поскольку название Dio использовалось для нескольких поколений с различающимися компонентами зажигания.

Коммутатор выбирают для ремонта системы зажигания или изменения её конфигурации в рамках тюнинга скутера. Проверка блока актуальна, если двигатель не запускается, искра пропадает после прогрева, возникает нерегулярное искрообразование либо мотор внезапно глохнет. Эти признаки не указывают только на CDI: похожее поведение могут вызывать свеча, катушка зажигания, импульсный датчик, контакты разъёмов, проводка или соединение с массой. Диагностика до замены помогает не устанавливать исправную деталь вместо неисправного компонента другой части системы.

Что проверить при выборе

• Модель и код рамы. Обозначение AF18, AF25, AF27 или AF28 следует проверять непосредственно по скутеру, а не только по названию облицовки.
• Тип двигателя. Эта версия рассчитана на перечисленные двухтактные модели Honda Dio объёмом 50 см³ и не должна подбираться как универсальный CDI для любого скутера.
• Разъёмы. Сравните количество колодок, их форму, фиксаторы, число и расположение контактных мест со снятым коммутатором.
• Схема проводки. Назначение контактов должно соответствовать схеме конкретной модификации. Совпадение корпуса или цвета проводов без проверки распиновки недостаточно.
• Место размещения. Убедитесь, что длина проводного вывода позволяет уложить жгут штатным маршрутом без натяжения, перегибов и контакта с подвижными либо горячими деталями.

Установка и проверка

Работы выполняют при выключенном зажигании. Старый блок отсоединяют за корпуса штекеров, не вытягивая их за провода. Перед подключением осматривают колодки на предмет загрязнения, окисления, ослабленных контактов и повреждённых фиксаторов. Разъёмы должны входить без перекоса и чрезмерного усилия. После соединения коммутатор и проводной жгут закрепляют так, чтобы вибрация не нагружала контакты.

После монтажа проверяют запуск холодного и прогретого двигателя, устойчивость холостого хода и отсутствие перебоев в разных режимах. Точные параметры опережения зажигания, ограничителя оборотов или прироста мощности для этой версии не заявлены, поэтому слово «тюнинговый» не следует воспринимать как обещание определённого изменения динамики. Практический результат зависит от совместимости блока и состояния всей системы зажигания.

Краткие характеристики

• тип детали — коммутатор бесконтактного зажигания CDI;
• серия — Progress Racing;
• назначение — двухтактные скутеры Honda Dio 50 см³;
• основные семейства — AF18 и AF27;
• исполнение — отдельный корпус, проводной вывод и две разъёмные колодки.

Для уверенного подбора сопоставьте код рамы, тип двигателя, конфигурацию штекеров и схему контактов со штатной деталью. Такая проверка особенно важна после переделки проводки или установки компонентов от другой модификации Honda Dio.
