Прокладка выпускного коллектора мотоблока 186F (9 л.с.) TD

Прокладка выпускного коллектора для мотоблока с двигателем 186F (9 л.с.) TD уплотняет стык выпускного коллектора с двигателем. Она нужна, чтобы отработавшие газы проходили по выпускному тракту и не прорывались наружу между соединёнными поверхностями. При негерметичном стыке рядом с фланцем появляется копоть, а к обычному звуку двигателя может добавиться резкое цоканье или характерное «сечение» выхлопа.

Форма и назначение

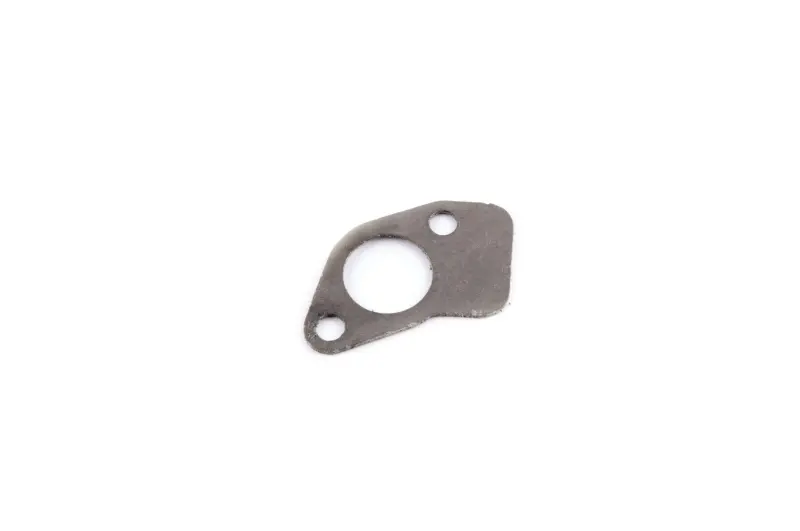

Прокладка плоская, с несимметричным наружным контуром, одним большим проходным отверстием и двумя меньшими отверстиями под крепёж. Большое отверстие должно совпадать с выпускным каналом, а крепёжные — позволять установить деталь без натяжения и смещения. При затяжке фланца прокладка зажимается между сопрягаемыми поверхностями и уплотняет их соединение.

Такая деталь не исправляет перекошенный фланец, повреждённую резьбу или ослабшее крепление. Если соединение не прижимается равномерно, газы могут снова пробить уплотнение даже после замены. Поэтому при разборке стоит проверить не только старую прокладку, но и состояние прилегающих поверхностей коллектора и двигателя.

Когда нужна замена

Повод осмотреть уплотнение — следы сажи по краям стыка, локальный прорыв выхлопа и изменение звука возле крепления коллектора. На снятой прокладке причиной замены становятся прогоревшие участки, трещины, разрывы и повреждения кромок. Эти признаки оценивают вместе с состоянием фланца: похожий шум может возникать и при трещине самого коллектора.

Новую прокладку также готовят при снятии коллектора, если прежняя сильно обжата, прилипла к поверхности или разрушилась при отделении. Повторная установка повреждённого уплотнения не обеспечивает плотного прилегания. Оставлять часть старой прокладки под новой или складывать две вместе не стоит: так меняются условия прижима и возрастает риск перекоса.

Что сверить при подборе

Сравните снятую деталь с новой по наружному контуру, форме и размеру проходного отверстия, расположению крепёжных отверстий и расстоянию между их центрами. Отдельно проверьте толщину по требованиям к соединению: сильно обжатая старая прокладка не всегда годится как точный образец. Одного общего сходства формы недостаточно.

При примерке прокладка должна свободно садиться на крепёж и полностью прилегать к уплотняемому участку. Её край не должен заходить в выпускной канал. Не растягивайте отверстия и не подрезайте деталь ради установки: несовпадение указывает на ошибку подбора и может оставить путь для выхода горячих газов.

Особенности установки

Работайте на остывшем двигателе. После снятия коллектора аккуратно удалите остатки прежнего уплотнения и нагар с привалочных поверхностей, не оставляя царапин и не допуская попадания мусора в канал. Осмотрите фланец, шпильки или болты, гайки и резьбу. Повреждённый крепёж заменяют, а причину перекоса устраняют до сборки.

Установите прокладку с совмещением всех отверстий, подведите коллектор без бокового усилия и наживите крепёж. Затягивайте его равномерно, соблюдая порядок и момент из руководства двигателя. Герметик применяйте только при прямом указании изготовителя. После сборки проверьте стык на утечку выхлопа, не касаясь горячих деталей: сохраняющийся прорыв газов требует проверки прилегания, а не усиленной затяжки наугад.
