Воздушный фильтр в сборе для мотоблока 177F/188F (9/13 л.с.), масляный TD

Воздушный фильтр в сборе масляного типа для мотоблока с двигателем 177F/188F (9/13 л.с.). Он очищает воздух, поступающий в карбюратор, и задерживает пыль, которая особенно активно поднимается при обработке сухой почвы. Загрязнения во впуске ускоряют износ двигателя, поэтому исправность корпуса и плотность соединений здесь так же важны, как состояние фильтрующей части. Обозначение изделия — TD.

Устройство и назначение

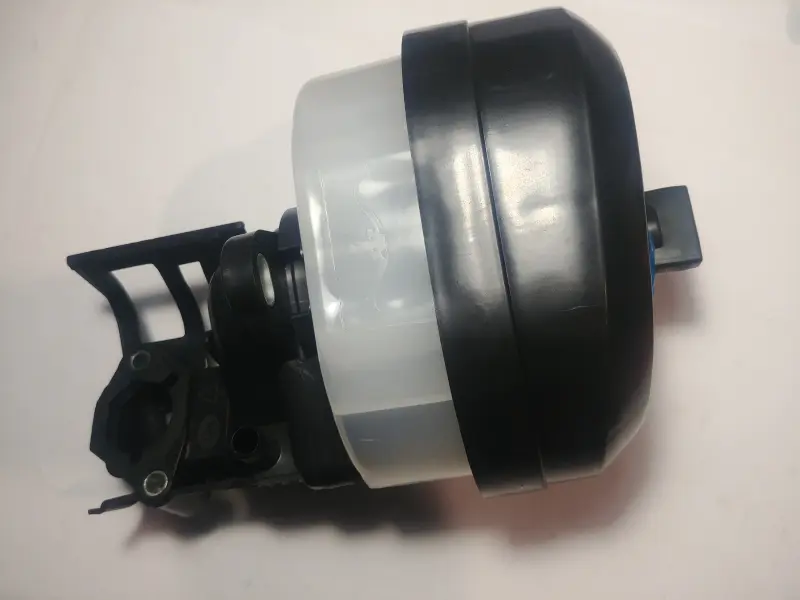

Фильтр имеет округлый корпус с чёрной верхней частью, светлой полупрозрачной нижней секцией и боковым креплением. Исполнение в сборе подходит для замены повреждённого корпуса фильтра целиком. При подборе такого узла нужно учитывать не только его габариты, но и расположение соединения со впуском: корпус должен занять штатное место без перекоса и контакта с соседними деталями.

В воздушном фильтре масляного типа масло участвует в удержании загрязнений. Его количество и состояние влияют на работу очистителя: недостаток ухудшает задержание пыли, а избыток может привести к попаданию масла во впуск. Для заполнения используют масло и уровень, предусмотренные инструкцией двигателя или фильтра. Полупрозрачную секцию нельзя использовать как произвольную мерную ёмкость и заполнять до выбранной на глаз высоты.

Когда требуется замена

Повод осмотреть фильтр — трещины корпуса, следы утечки масла, повреждённое крепление или соединение, которое больше не удаётся плотно посадить на место. Пыль за фильтром со стороны карбюратора также требует проверки уплотнений и целостности очистителя. Потеря тяги и неустойчивая работа двигателя могут сопровождать загрязнение впуска, но сами по себе не доказывают неисправность фильтра.

Если корпус цел и все соединения герметичны, загрязнение может устраняться предусмотренным обслуживанием. Замена в сборе нужна, когда повреждения мешают надёжно закрепить фильтр, удерживать масло или исключить проход воздуха мимо очистки. При разборке стоит осмотреть прилегающий впускной патрубок, уплотнения и крепёж: повреждённые сопряжённые детали помешают правильно установить новый корпус.

Что сверить при подборе

• Форму и размеры соединения с карбюратором или впускным патрубком.
• Расположение крепёжных отверстий и расстояния между ними.
• Ориентацию корпуса, выступающих частей и точек крепления.
• Свободное пространство для установки и последующего обслуживания фильтра.
• Форму посадочных поверхностей и уплотнений на снятом узле.

Сравнивайте эти параметры непосредственно со снятым фильтром. Совпадение обозначения двигателя не заменяет проверки крепления и впуска. Несовпадающая посадка может оставить зазор для неочищенного воздуха, а попытка притянуть корпус крепежом с усилием — повредить его или создать перекос.

Установка

Работайте на остановленном и остывшем двигателе. Очистите место вокруг соединения, снимите старый фильтр и защитите открытый впуск от мусора. Проверьте уплотнения, замените повреждённые и установите корпус в штатном положении. Крепёж затягивайте равномерно, без деформации посадочных частей. Подготовьте масляную часть к работе по инструкции, затем убедитесь, что корпус закреплён, соединения закрыты плотно и масло не подтекает. После пробного запуска повторно проверьте крепление и отсутствие утечек.
