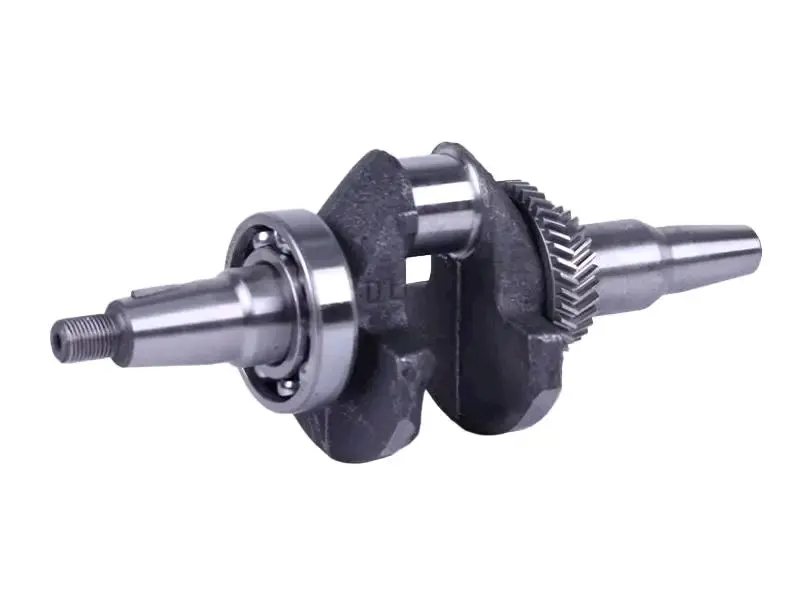

Коленвал мотоблока 188F (13Hp) под шпонку, с шестернями и подшипником AMG

Коленвал для двигателя мотоблока 188F (13Hp — 13 л. с.), под шпонку, с шестернями и подшипником. Обозначение AMG сохранено в названии. Коленчатый вал принимает усилие от поршня через шатун и превращает его возвратно-поступательное движение во вращение. От состояния шеек и посадочных поверхностей зависят работа шатунного соединения, опора вала в картере и передача крутящего момента.

Конструкция и назначение

Вал имеет щеки с противовесами, смещённую относительно оси вращения шатунную шейку и ступенчатые концы для сопряжения с другими деталями двигателя. На одном конце предусмотрены резьбовой участок и шпоночное соединение. Шпонка фиксирует взаимное положение вала и установленной на него детали, поэтому при подборе важны не только форма конца, но и размеры паза. Шестерни участвуют в передаче вращения внутри двигателя, а подшипник поддерживает вал и снижает трение в опоре.

Когда требуется замена

Поводом для проверки коленвала служат стук в нижней части двигателя, повышенная вибрация и люфт. Эти признаки сами по себе не доказывают повреждение вала: при разборке проверяют также шатун и опорные подшипники. Замена может потребоваться при глубоких задирах на шейках, повреждении посадок, трещинах, деформации или разбитом шпоночном пазе. Износ резьбы и зубьев шестерён также требует оценки перед сборкой.

Недостаточная смазка и загрязнения в масле могут повреждать поверхности трения. Ослабленное крепление сопряжённой детали способно разбить шпоночный паз, а заклинивание двигателя — повредить вал и шатун. Если оставить причину неисправности, новая деталь будет работать в тех же неблагоприятных условиях.

Что сверить при подборе

Сопоставьте снятый коленвал с заменой по следующим признакам:

• Общая длина, ступени и форма обоих концов, расположение упоров и резьбовых участков.
• Диаметры и длина коренных и шатунной шеек, посадок под подшипники и уплотнения.
• Размеры и положение шпоночного паза, параметры резьбы и способ крепления сопряжённых деталей.
• Расположение шестерён, число и направление зубьев, маркировка подшипника.

Одного совпадения обозначения двигателя недостаточно: исполнение концов и посадок должно соответствовать снятому валу. Ошибка в размерах мешает собрать двигатель либо приводит к люфту, зажатию подшипника и нарушению зацепления. Неподходящее шпоночное соединение не обеспечивает правильной посадки установленной детали.

Особенности установки

Замена требует разборки картера и доступа к шатуну. Перед извлечением вала фиксируют расположение деталей и установочные метки. При сборке проверяют состояние шатуна, ответных зубчатых деталей, гнёзд подшипников, шпонки и сальников. Повреждённые уплотнения и прокладки заменяют, а поверхности сопряжения очищают от остатков старых прокладок и загрязнений.

Шейки и подшипники смазывают при сборке. Усилие при посадке подшипника прикладывают к кольцу, которое устанавливают с натягом, не передавая его через тела качения. Совмещают установочные метки, проверяют зазоры и затягивают крепёж по документации двигателя. До запуска вал проворачивают вручную: вращение должно быть свободным, без заедания и контакта противовесов с соседними деталями.
