Тюнинговый CDI-коммутатор CASOLI для GY6 125/150, синий

Тюнинговый CDI-коммутатор CASOLI для GY6 125/150

Коммутатор предназначен для системы зажигания четырехтактных китайских скутеров с двигателями семейства GY6 объемом 125 или 150 см³. В перечень подтвержденной совместимости входят моторы 152QMI и 1P52QMI для класса 125 см³, а также 157QMJ и 1P57QMJ для класса 150 см³. Модель подходит для ремонта или изменения конфигурации зажигания только при совпадении двигателя, схемы подключения и параметров штатного CDI-блока.

Назначение коммутатора

CDI принимает импульс от датчика положения коленчатого вала и в нужный момент передает накопленную энергию на первичную обмотку катушки зажигания. Катушка преобразует этот импульс в напряжение, необходимое для образования искры на свече. От согласованной работы коммутатора, датчика, катушки, проводки и свечи зависят запуск двигателя и устойчивость искрообразования во время его работы.

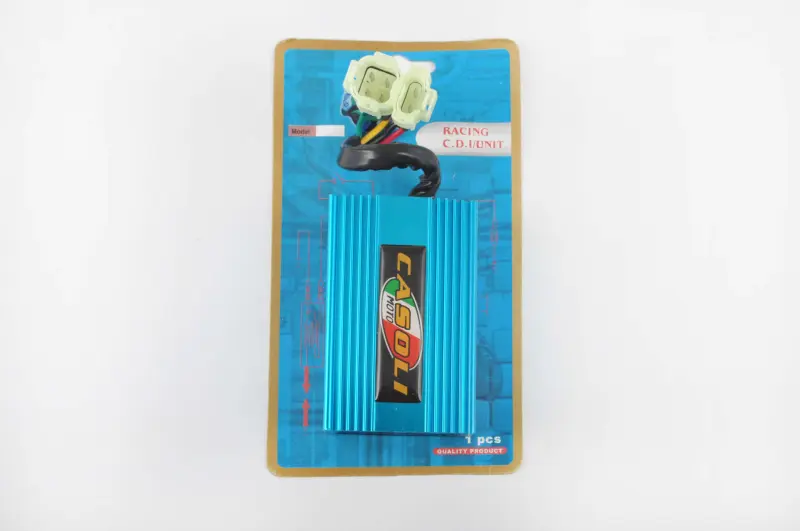

CASOLI выполнен в синем прямоугольном корпусе с продольными ребрами. Для соединения со скутерной проводкой предусмотрены два раздельных штекерных блока на коротких проводах. Такая компоновка должна полностью соответствовать ответной части жгута: ориентироваться только на объем двигателя или обозначение GY6 недостаточно. На разных версиях техники могут применяться отличающиеся CDI, распиновка и способ питания.

Что проверить перед выбором

• Тип двигателя: четырехтактный GY6 класса 125 или 150 см³; предпочтительно сверить код мотора 152QMI, 1P52QMI, 157QMJ либо 1P57QMJ.
• Схему питания CDI: коммутаторы с питанием от статора и от бортовой сети не следует считать взаимозаменяемыми даже при похожем корпусе.
• Разъемы: сравните количество штекерных блоков, число контактных мест, форму ключей, расположение фиксаторов и направление выхода проводов.
• Распиновку: назначение контактов должно совпадать со схемой конкретного скутера. Одинаковая форма колодки сама по себе не подтверждает правильное подключение.
• Габариты и крепление: новый блок должен размещаться на штатном месте без натяжения жгута, перегибов проводов и контакта с подвижными либо сильно нагревающимися деталями.
• Исполнение: обозначение «тюнинг» является названием версии, но не заменяет проверку совместимости и не подтверждает конкретное изменение оборотов или угла опережения зажигания.

Установка и проверка системы

Перед монтажом выключают зажигание и освобождают доступ к штатному блоку. Разъемы отсоединяют за корпуса колодок, не вытягивая их за провода. Контакты жгута должны быть сухими, чистыми, без окисления, подгорания и ослабленных клемм. Штекеры соединяют без чрезмерного усилия, после чего проверяют фиксацию колодок и укладывают проводку так, чтобы она не терлась о раму и детали двигателя.

Отсутствие искры не всегда означает неисправность CDI. Перед заменой проверяют свечу, свечной колпачок, катушку зажигания, массу, разъемы, проводку, импульсный датчик и питание системы согласно схеме скутера. Такой порядок помогает не менять исправный коммутатор из-за обрыва провода, плохого контакта или неисправности соседнего компонента.

Эта версия CASOLI рассчитана на скутеры с четырехтактными GY6 125/150 и подходит покупателю, которому нужен синий тюнинговый CDI соответствующей конфигурации. Для точного подбора сопоставьте код двигателя и все параметры подключения со штатным блоком или технической схемой своей модели. После установки сначала проверьте запуск и стабильность работы на месте, а затем убедитесь, что корпус закреплен и проводка остается свободной от натяжения.
