Тюнинговый CDI-коммутатор STAGE-9 для GY6 125/150, золотистый

Тюнинговый CDI-коммутатор для четырехтактных GY6 125/150

Коммутатор STAGE-9 предназначен для системы зажигания скутеров с четырехтактными двигателями семейства GY6 объемом 125 или 150 см³. Модуль принимает сигнал импульсного датчика, определяет момент образования искры и подает управляющий импульс на катушку зажигания. От его корректной работы зависят запуск двигателя и стабильное искрообразование во время движения.

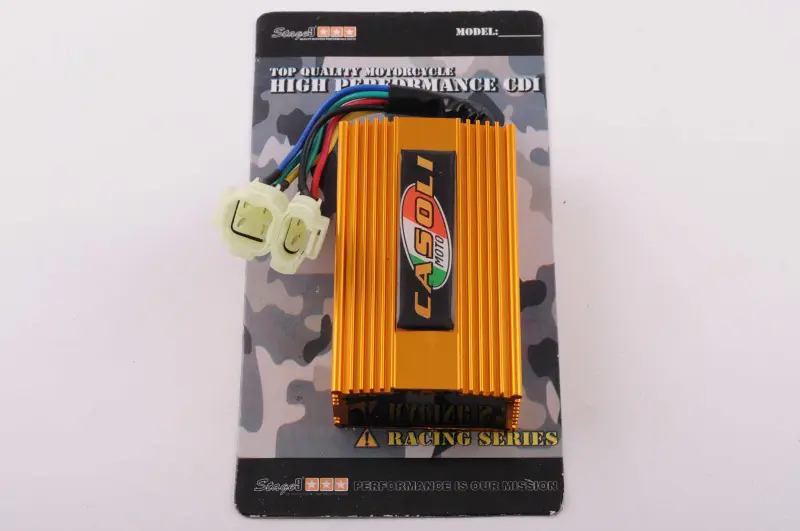

Эта версия относится к тюнинговым CDI-коммутаторам и выполнена в золотистом ребристом корпусе. Подключение организовано через две отдельные штекерные колодки на проводах. Такое исполнение необходимо учитывать при подборе: одинаковое обозначение GY6 не означает, что любая деталь зажигания подойдет без проверки разъемов и схемы питания.

Совместимость и подбор

Заявленная область применения — четырехтактные GY6 125 и GY6 150, включая двигатели 152QMI/1P52QMI и 157QMJ/1P57QMJ. Обозначение двигателя обычно дает более точный ориентир, чем марка или внешний вид скутера, поскольку техника разных производителей может комплектоваться сходными силовыми агрегатами, но отличаться проводкой и типом коммутатора.

Перед покупкой сопоставьте код двигателя, рабочий объем, количество штекерных колодок, форму корпусов разъемов, расположение контактов и способ фиксации. Отдельно проверьте тип питания CDI по штатной схеме конкретного скутера: модули переменного и постоянного питания не следует считать взаимозаменяемыми только из-за похожих штекеров. Если старый коммутатор сохранился, сравнивайте именно конфигурацию его подключения и назначение проводов, а не только размеры корпуса.

• Тип детали: CDI-коммутатор системы зажигания.
• Исполнение: тюнинговое.
• Тип двигателя: четырехтактный.
• Семейство двигателей: GY6.
• Рабочий объем: 125 или 150 см³.
• Подтвержденные коды: 152QMI/1P52QMI, 157QMJ/1P57QMJ.
• Подключение: две штекерные колодки на проводах.
• Цвет корпуса: золотистый.

Когда проверяют и заменяют коммутатор

Диагностика CDI актуальна при отсутствии искры, затрудненном запуске, внезапном прекращении работы двигателя или нестабильном зажигании. Однако такие признаки не указывают исключительно на коммутатор. До замены следует проверить свечу, высоковольтную катушку, импульсный датчик, генератор, питание, массу, замок зажигания, контакты штекеров и целостность проводки. Последовательная проверка помогает не менять исправный модуль из-за окисленного контакта или обрыва провода.

При установке соединители должны входить без подрезания, перестановки контактов и чрезмерного усилия. Разъемы фиксируют полностью, провода укладывают без натяжения, перегибов и соприкосновения с горячими либо подвижными частями. Корпус размещают на штатном месте так, чтобы проводка не терлась о раму и не попадала под элементы облицовки. Если конфигурация контактов отличается от штатной, подключать модуль методом проб не следует: сначала нужно сверить распиновку и способ питания.

Практический результат правильного выбора

Подходящий CDI-коммутатор восстанавливает штатное управление моментом искрообразования и передачу импульса к катушке зажигания. Тюнинговое обозначение само по себе не подтверждает прибавку мощности, изменение предельных оборотов или другую характеристику двигателя, поэтому результат зависит от совместимости модуля и исправности остальных компонентов зажигания. Для уверенного подбора ориентируйтесь на семейство и код двигателя, объем 125/150 см³, четыре такта, конфигурацию двух разъемов и штатный тип питания.
