Коммутатор CDI тюнинг 4T GY6 50 STAGE-9, красный

Коммутатор CDI STAGE-9 для четырехтактного скутера GY6 50

Тюнинговый коммутатор предназначен для системы зажигания скутеров и мопедов с четырехтактным двигателем семейства GY6 50. CDI получает импульс от датчика момента зажигания и формирует сигнал, по которому катушка создает высокое напряжение для искры на свече. От исправности этого блока зависят своевременное искрообразование, запуск двигателя и его стабильная работа. Деталь подходит для ремонта системы зажигания или замены неисправного штатного коммутатора при условии полного совпадения схемы подключения.

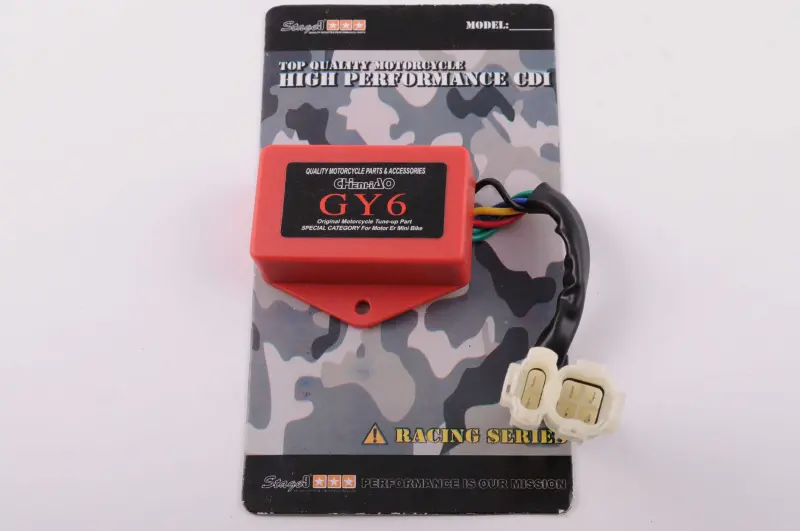

Модель STAGE-9 выполнена в красном прямоугольном корпусе с крепежным ушком. Из корпуса выходит короткий жгут разноцветных проводов, заканчивающийся двумя штекерными колодками конфигурации 4+2 контактных места. Такое исполнение позволяет подключить блок к соответствующим разъемам проводки без изменения колодок, если совпадают их геометрия, расположение контактов и назначение проводов.

Что проверить при подборе

Обозначение GY6 относится к семейству двигателей, однако не подтверждает взаимозаменяемость всех выпускаемых для него коммутаторов. Перед заказом сопоставьте новую деталь с установленным CDI. Проверьте четырехтактный тип двигателя и класс GY6 50, количество разъемов, число занятых контактных мест, форму направляющих и фиксаторов, расположение проводов и распиновку. Штекеры должны соединяться свободно и фиксироваться без подрезания пластика или перестановки клемм.

Отдельно требуется определить способ питания CDI. В технике семейства GY6 встречаются коммутаторы с питанием переменным током от обмотки статора и блоки, получающие постоянный ток от бортовой системы. Их корпуса и конфигурация разъемов могут быть похожими, но схемы не являются взаимозаменяемыми. Тип питания проверяют по документации конкретной модели скутера, схеме проводки или параметрам снятого блока. Одного совпадения красного корпуса и колодок 4+2 для выбора недостаточно.

Основные сведения

• Тип детали: коммутатор зажигания CDI.
• Назначение: управление моментом передачи импульса на катушку зажигания.
• Заявленное применение: четырехтактные двигатели семейства GY6 50.
• Исполнение: тюнинговая модель STAGE-9 в красном корпусе.
• Подключение: две отдельные колодки конфигурации 4+2 контактных места.
• Крепление: корпус с монтажным ушком.

Когда проверяют и заменяют CDI

Диагностика коммутатора уместна при отсутствии искры, ее периодическом пропадании, перебоях зажигания или внезапной остановке двигателя. Такие признаки не доказывают неисправность только CDI. Аналогичные симптомы возможны при повреждении свечи, свечного колпачка, катушки зажигания, импульсного датчика, обмотки статора, проводки, выключателя зажигания, массы либо контактов в разъемах. Перед заменой блока проверяют связанные компоненты и соединения в последовательности, предусмотренной схемой конкретного скутера.

Установка и первичная проверка

Монтаж выполняют при выключенном зажигании. Старый коммутатор отсоединяют, удерживая штекеры за пластиковые корпуса, а не вытягивая их за провода. Колодки осматривают на предмет окисления, перегрева, загрязнений, влаги и ослабленных клемм. Новый CDI подключают только к полностью совпадающим разъемам и закрепляют без натяжения жгута. Проводку располагают вдали от горячих поверхностей, острых кромок и подвижных деталей.

После установки контролируют запуск и устойчивость работы двигателя в штатных режимах. Тюнинговое исполнение STAGE-9 само по себе не устраняет неисправности топливной системы, механической части или других компонентов зажигания. Для корректного выбора необходимо одновременно подтвердить применение GY6 50 4T, тип питания CDI, распиновку, конфигурацию колодок 4+2 и их геометрию.
