Тюнинговый коммутатор CDI CHENHAO для 4T GY6 50, красный

Тюнинговый коммутатор CDI CHENHAO для 4T GY6 50

Коммутатор предназначен для системы зажигания четырехтактных скутеров GY6 50 с двигателями семейства 139QMA/1P39QMA и 139QMB/1P39QMB. Модуль обрабатывает импульс от датчика положения коленчатого вала и формирует управляющий сигнал для катушки зажигания, благодаря которому искра появляется в требуемый момент. Деталь подходит для ремонта скутера с неисправным блоком CDI или замены штатного модуля на тюнинговое исполнение CHENHAO.

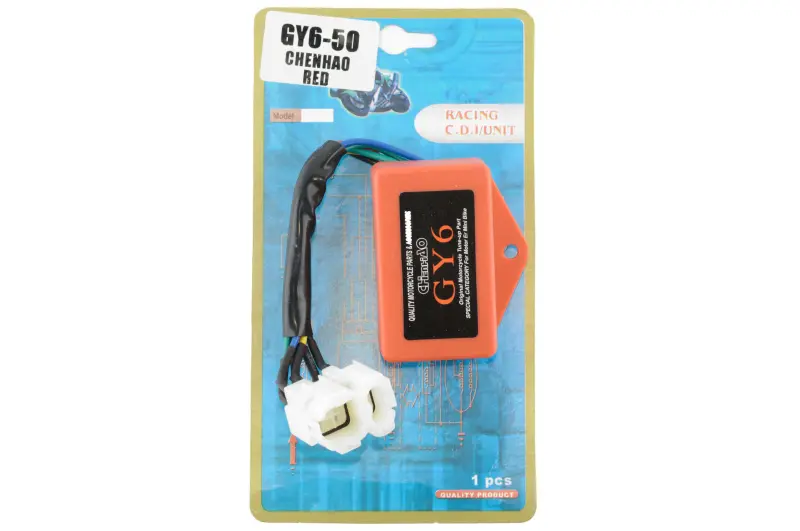

Корпус коммутатора выполнен в красном цвете. От него выведен короткий проводной жгут с двумя отдельными белыми разъемами. Такая конструкция особенно важна при подборе: у внешне похожих блоков для техники GY6 могут различаться форма колодок, количество и расположение контактов, распиновка, а также способ питания системы зажигания. Перед заказом следует сопоставить разъемы нового и снятого модулей, проверить код двигателя и убедиться, что исполнение CDI соответствует проводке конкретного скутера.

Назначение и совместимость

• Тип детали: электронный коммутатор зажигания CDI.
• Применение: четырехтактные скутеры семейства GY6 50.
• Подтвержденные двигатели: 139QMA/1P39QMA и 139QMB/1P39QMB.
• Класс объема двигателя: 50 см³.
• Исполнение: тюнинговое, CHENHAO.
• Цвет корпуса: красный.
• Подключение: проводной вывод с двумя разъемными колодками.

Маркировка GY6 описывает целое семейство силовых агрегатов и сама по себе не определяет полную взаимозаменяемость электрооборудования. Для точного выбора нужно учитывать не только объем и тактность двигателя, но и обозначение мотора, форму обоих разъемов, фактически занятые позиции в колодках и порядок проводов. Отдельно проверяют, какой вариант CDI используется на скутере — с питанием от обмотки статора или от бортовой сети. Подключать блок другого электрического типа без проверки схемы нельзя, даже если колодки физически стыкуются.

Когда требуется проверка коммутатора

Диагностика CDI актуальна при отсутствии искры, затрудненном запуске, внезапной остановке двигателя либо нестабильной работе зажигания. Эти признаки не указывают исключительно на коммутатор: похожие симптомы могут быть связаны со свечой, катушкой, датчиком импульса, проводкой, контактами, выключателем двигателя или источником питания. Поэтому перед заменой проверяют соединения и остальные компоненты системы. Такой порядок помогает не устанавливать новую деталь вместо исправной и быстрее определить реальную причину неисправности.

Подбор и установка

До монтажа сравните старый и новый блоки рядом: корпуса могут отличаться внешне, но решающими остаются электрическое исполнение и подключение. Проверьте целостность колодок, отсутствие окисления и ослабленных клемм в ответной части проводки. Разъемы должны соединяться без подпиливания, перестановки контактов и чрезмерного усилия. Не следует ориентироваться только на красный цвет корпуса или слово Racing — эти признаки не заменяют проверку схемы и распиновки.

Монтаж выполняют при выключенном зажигании и обесточенной бортовой сети. Коммутатор размещают в штатной зоне так, чтобы жгут не натягивался, не касался горячих поверхностей и не попадал под подвижные детали. После подключения разъемы фиксируют полностью, а проводку укладывают без острых перегибов. Первый запуск проводят с контролем устойчивости зажигания на холостом ходу и при плавном изменении оборотов. Заявленный тюнинговый статус не является обещанием определенного прироста скорости или мощности: итог зависит от конфигурации двигателя, исправности его систем и соответствия коммутатора конкретной проводке.
