Тюнинговый CDI-коммутатор Progress Racing для 4T GY6 50

CDI-коммутатор Progress Racing для четырехтактного GY6 50

Коммутатор предназначен для системы зажигания скутеров с четырехтактным двигателем семейства GY6 50. Модуль принимает импульс от датчика положения, управляет моментом разряда и передает сигнал на катушку зажигания, после чего на свече формируется искра. От его корректной работы зависят запуск двигателя и устойчивое искрообразование во время движения. Исполнение Progress Racing относится к тюнинговой линейке, однако при выборе этой детали решающими остаются не надпись на корпусе и его цвет, а полное соответствие штатной системе конкретного скутера.

Когда требуется замена коммутатора

Проверка CDI-модуля актуальна при отсутствии искры, внезапном прекращении работы двигателя либо перебоях зажигания. Такие симптомы не указывают исключительно на коммутатор: похожие неисправности могут быть связаны со свечой, высоковольтной катушкой, импульсным датчиком, питающей обмоткой, выключателем двигателя, проводкой или плохим контактом в колодках. До установки новой детали желательно последовательно проверить связанные компоненты и состояние разъемов. Это помогает не менять исправный модуль и быстрее найти причину неполадки.

Что проверить при подборе

Обозначение GY6 охватывает разные варианты техники и проводки, поэтому одной похожей формы корпуса недостаточно. Сначала убедитесь, что на скутере установлен четырехтактный двигатель GY6 50 и используется отдельный CDI-коммутатор. Затем сопоставьте старую деталь с новой по типу питания системы зажигания, количеству контактов, форме и расположению разъемов, ключам в колодках, распиновке проводов и способу крепления. У этой модели синий ребристый корпус, два разъема на коротких проводах и крепежные проушины. Колодки должны соединяться со штатным жгутом без подрезания направляющих, перестановки проводов и приложения чрезмерного усилия.

• Назначение: управление искрообразованием в CDI-системе зажигания.
• Применение: четырехтактные скутерные двигатели семейства GY6 50.
• Исполнение: тюнинговая серия Progress Racing.

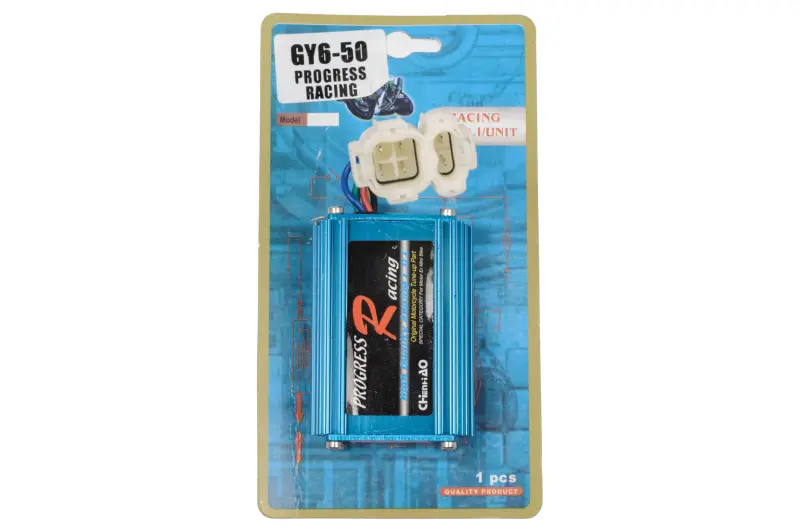

• Конструкция: отдельный модуль в синем ребристом корпусе, два штекерных разъема на проводах и проушины для фиксации.

Установка и первичная проверка

Перед работой выключите зажигание. Найдите штатный CDI-модуль, запомните положение колодок и аккуратно отсоедините их, удерживая за пластиковые корпуса, а не за провода. Осмотрите контакты жгута: окисление, ослабленные клеммы, загрязнение и поврежденная изоляция способны нарушать прохождение сигнала даже с исправным коммутатором. Новую деталь подключают только после совпадения конфигурации контактов. Разъемы вставляют ровно, без перекоса, а корпус надежно закрепляют в предусмотренном месте, не оставляя его свободно перемещаться рядом с горячими и подвижными частями.

После монтажа проверьте запуск, работу на холостом ходу и реакцию двигателя на изменение оборотов. Если искра не появилась либо двигатель работает нестабильно, не переставляйте контакты наугад: необходимо продолжить диагностику датчика импульсов, катушки, свечи, проводки и питания CDI. Коммутатор Progress Racing GY6 50 подходит для ремонта или изменения конфигурации системы зажигания только при совпадении всех электрических и разъемных параметров со штатной деталью.
