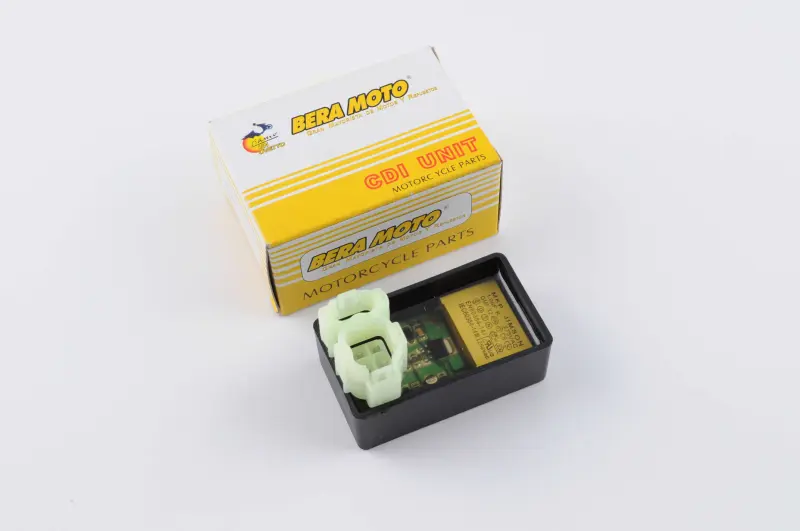

Коммутатор CDI тюнинговый BERA MOTO для GY6 50 4T

Коммутатор CDI BERA MOTO для четырехтактного GY6 50

Коммутатор предназначен для системы зажигания китайских скутеров с четырехтактным двигателем GY6 объемом 50 см³. Он принимает импульс от датчика положения коленчатого вала, определяет момент искрообразования и передает управляющий импульс на катушку зажигания. От его исправной работы зависят появление искры, запуск двигателя и устойчивость зажигания при изменении оборотов.

Модель относится к CDI-коммутаторам и предлагается как тюнинговая версия BERA MOTO. Такое обозначение само по себе не определяет конкретное изменение характеристик двигателя, поэтому деталь следует выбирать прежде всего по совместимости, а не по ожиданию заданного прироста мощности или скорости. Подтвержденное применение — четырехтактные двигатели GY6 50, включая семейства 139QMA/1P39QMA и 139QMB/1P39QMB.

Что проверить при выборе

• Тип двигателя: коммутатор рассчитан на четырехтактную конфигурацию GY6 50; детали для двухтактных моторов выбирать вместо него нельзя.
• Код двигателя: перед заказом сверьте обозначение силового агрегата с 139QMA, 1P39QMA, 139QMB или 1P39QMB.
• Разъем: форма корпуса штекера, количество контактных гнезд, их расположение и направляющие должны совпадать с разъемом штатного коммутатора.
• Схема питания: у внешне похожих CDI-модулей встречаются разные варианты подключения. Проверьте тип штатной системы и распиновку по схеме конкретного скутера.
• Габариты и размещение: сравните размеры корпуса, направление выхода разъема и способ фиксации с ранее установленной деталью.

Когда требуется проверка коммутатора

Диагностика CDI актуальна, если двигатель прокручивается стартером, но искра отсутствует, запуск стал нестабильным либо зажигание периодически пропадает. Эти признаки не указывают только на коммутатор: похожее поведение могут вызывать свеча, катушка, датчик импульса, генератор, выключатель зажигания, контакты или проводка. До установки новой детали полезно проверить соединения, состояние разъемов и остальные компоненты системы — это помогает избежать замены исправного модуля.

Установка и первичная проверка

Монтаж выполняют при отключенном питании скутера. Старый модуль отсоединяют, не вытягивая его за провода, после чего осматривают колодку на предмет окисления, ослабленных контактов и повреждений. Совпадающий разъем вставляют ровно, без перекоса и чрезмерного усилия. Корпус закрепляют в штатном месте так, чтобы проводка не натягивалась и не соприкасалась с горячими или подвижными деталями.

После подключения проверяют запуск, устойчивость холостого хода и реакцию двигателя на повышение оборотов. Если разъем подходит лишь частично, контакты расположены иначе или для соединения требуется переделка проводки, установку следует остановить и уточнить схему конкретной модели. Совпадение надписи GY6 недостаточно: для правильного подбора одновременно учитываются четырехтактное исполнение, объем 50 см³, код двигателя, конфигурация разъема и тип питания CDI.
