Индикатор напряжения 6–12–24 В в металлическом корпусе

Индикатор напряжения 6–12–24 В в металлическом корпусе — ручной инструмент для проверки наличия питания в низковольтной проводке. Он помогает искать участок, на котором пропадает питание: у контакта разъёма, на выводе предохранителя или клемме подключаемого устройства. Такой пробник нужен при поиске причины отказа освещения и другого электрооборудования, когда сначала требуется выяснить, доходит ли напряжение до проверяемой точки.

Конструкция и назначение

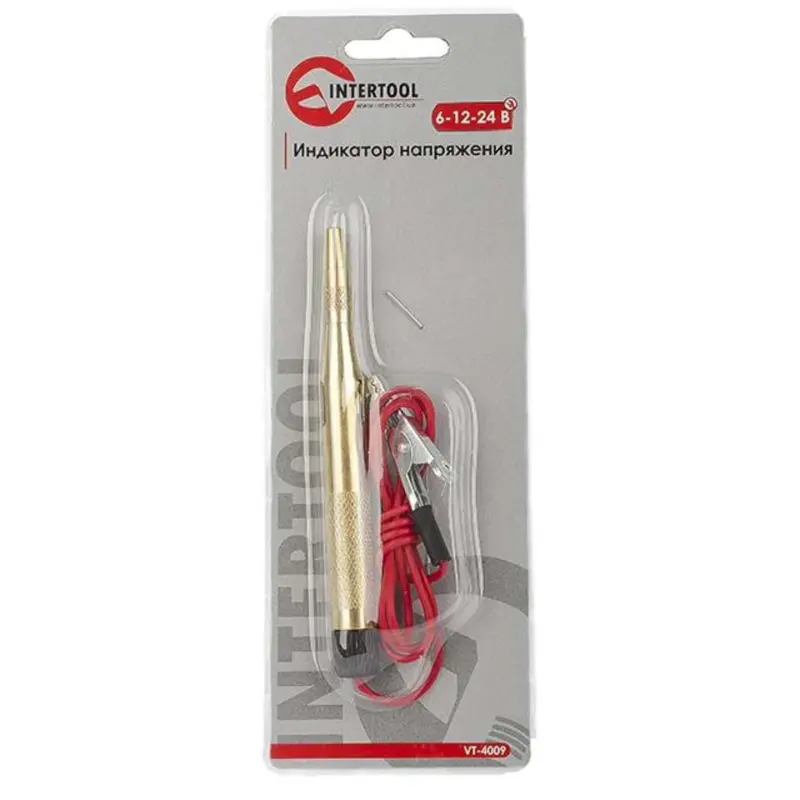

У индикатора вытянутый корпус с заострённым щупом и рифлёным участком для удержания. От корпуса отходит красный провод с зажимом «крокодил». Щупом касаются выбранного контакта, а зажим фиксируют на опорной точке проверки. Это позволяет удерживать одно соединение зажимом, пока щуп последовательно переставляют между доступными контактами. При работе нужно следить, чтобы наконечник не замкнул соседние выводы.

Обозначение 6–12–24 В указывает на напряжения, для которых предназначен инструмент. Его задача — показать наличие питания, а для определения точного значения напряжения и оценки его просадки нужен измерительный прибор. Проверка пробником помогает сузить поиск неисправности, но сама по себе не подтверждает исправность подключённой лампы, выключателя или другого потребителя.

Как подобрать

Сверьте напряжение проверяемой системы с обозначением индикатора. При замене старого пробника ориентируйтесь на его назначение и условия доступа к контактам: щуп должен позволять коснуться нужного вывода, а зажим — закрепиться без натяжения провода. Металлический корпус нельзя считать изолирующей рукояткой. Этот инструмент не предназначен для розеток бытовой сети или высоковольтной части зажигания.

Для чувствительных сигнальных выводов и контактов электронных блоков способ проверки выбирают по документации оборудования. Обычный контактный индикатор не стоит подключать к ним только потому, что напряжение кажется подходящим. Неправильный выбор точки подключения может привести к повреждению контакта, короткому замыканию или ошибочному выводу о неисправности проводки.

Подключение и проверка

Пробник не устанавливают на технику постоянно. Перед использованием осмотрите щуп, провод и зажим: повреждённая изоляция, оголённые жилы и ослабленные соединения мешают надёжной проверке. Закрепляйте зажим при отключённом питании. Для проверки относительно массы сначала убедитесь, что выбранная точка действительно соединена с массой; окрашенная поверхность или окисленный крепёж могут не дать контакта. После подключения включите проверяемый потребитель и аккуратно коснитесь щупом нужного вывода.

Работоспособность индикатора проверьте на заведомо исправной точке с подходящим напряжением. Если на исследуемом контакте индикации нет, сначала перепроверьте зажим и соединение с опорной точкой. Не раздвигайте щупом гнёзда разъёма и не прокалывайте изоляцию без необходимости: повреждённое место становится уязвимым для влаги. После проверки отключите питание и снимите инструмент.

Причины замены самого пробника — обрыв провода, ненадёжный зажим, повреждение корпуса или щупа, нестабильная индикация при исправных контактах. При поиске неисправности рядом с проверяемой точкой полезно осмотреть клеммы, разъём и держатель предохранителя на окисление, ослабление и следы нагрева. Это помогает отличить отсутствие питания от плохого контакта при проверке.
