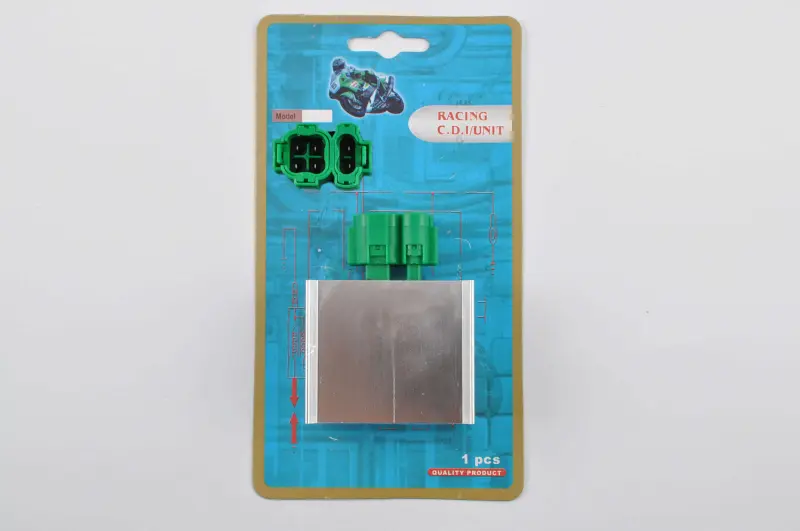

Тюнинговый CDI-коммутатор GY6 125/150 4T, 4+2 ORIGINAL

Тюнинговый CDI-коммутатор GY6 125/150 4T, 4+2 ORIGINAL

Модуль предназначен для системы зажигания четырехтактных скутеров с двигателями семейства GY6 объемом 125 или 150 см³. CDI-коммутатор принимает импульс от датчика положения, определяет момент искрообразования и подает управляющий сигнал на катушку зажигания. От его правильной работы зависят своевременная подача искры, запуск двигателя и стабильность зажигания во время движения.

Эта тюнинговая версия выполнена в прямоугольном корпусе и оснащена двумя штекерными колодками конфигурации 4+2. Такое обозначение описывает разделение контактов между четырехконтактным и двухконтактным разъемами. Формат распространен на технике с моторами GY6, однако одинаковое число контактов само по себе не подтверждает полную взаимозаменяемость разных коммутаторов.

Что проверить при подборе

Перед заказом необходимо сопоставить новый модуль со штатной деталью и проводкой конкретного скутера. Основные ориентиры — четырехтактный двигатель GY6 объемом 125 или 150 см³, две колодки 4+2, форма разъемов, расположение направляющих и фактически задействованных контактов. Колодки должны соединяться без переделки корпуса разъема, перестановки проводов и чрезмерного усилия.

• Тип двигателя: GY6, четыре такта, рабочий объем 125 или 150 см³.
• Конфигурация подключения: две колодки на четыре и два контакта.
• Назначение: управление моментом зажигания и передача импульса на катушку.
• Исполнение: тюнинговый CDI-коммутатор с обозначением ORIGINAL в наименовании модели.

Отдельно сверяют тип системы зажигания и схему выводов. На технике GY6 встречаются внешне похожие CDI-модули с различным способом питания и распиновкой. Поэтому выбирать деталь только по объему двигателя или общему обозначению «6 pin» нельзя. Правильный вариант должен одновременно соответствовать мотору, формату колодок и подключению штатной проводки.

Когда требуется замена

Проверка коммутатора актуальна при отсутствии искры, затрудненном запуске, внезапном прекращении работы двигателя или периодических пропусках зажигания. Эти признаки не указывают исключительно на CDI: похожие неисправности могут возникать из-за свечи, катушки, датчика импульса, выключателя зажигания, поврежденных проводов либо слабого контакта в колодках. Перед заменой осматривают соединения, проверяют фиксацию клемм и исключают неисправности остальных компонентов зажигания.

Установка и первичная проверка

Монтаж выполняют при выключенном зажигании. Старый коммутатор отсоединяют, удерживая колодки за их корпуса, затем проверяют состояние контактов и сопоставляют расположение разъемов. Новый CDI устанавливают без изменения штатной распиновки: колодки вводят ровно, до надежной фиксации, не изгибая контакты. Корпус закрепляют в предусмотренном месте, защищенном от непосредственного контакта с горячими частями двигателя и выпускной системы.

После установки проверяют запуск, устойчивость холостого хода и реакцию двигателя на плавное открытие газа. Если искра отсутствует, двигатель работает с перебоями или разъемы нагреваются, эксплуатацию прекращают и повторно проверяют соответствие схемы подключения. Коммутатор подходит для ремонта или настройки скутера GY6 125/150 только при совпадении всех перечисленных признаков; предварительное сравнение со штатной деталью помогает избежать подключения несовместимого CDI.
