CDI-коммутатор Progress Racing для 4T GY6 125/150

CDI-коммутатор Progress Racing для четырехтактных GY6 125/150

Тюнинговый коммутатор предназначен для системы зажигания скутеров с четырехтактным двигателем семейства GY6 объемом 125 или 150 см³. CDI-модуль принимает импульс от датчика положения, определяет момент срабатывания и передает управляющий импульс катушке зажигания. Катушка формирует высокое напряжение, необходимое для появления искры на свече. Поэтому исправность коммутатора напрямую связана с запуском двигателя и устойчивой работой зажигания.

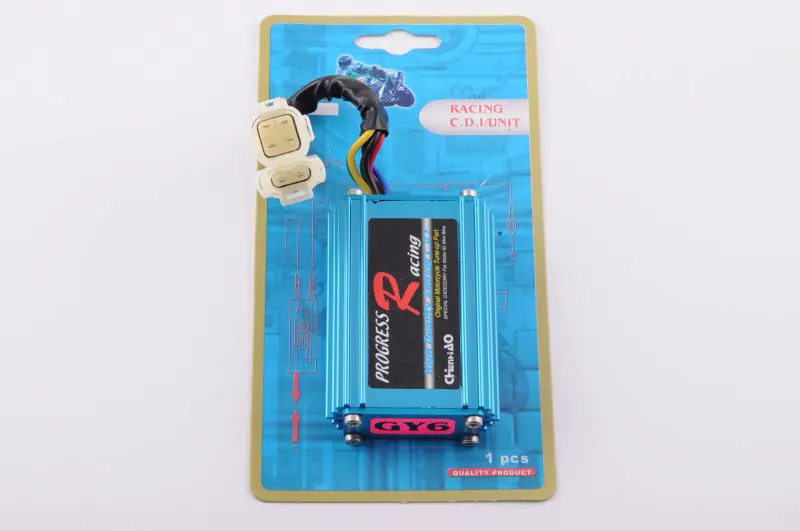

Модель Progress Racing выполнена в синем ребристом корпусе и подключается к проводке через два разъема формата 4+2. Такое расположение контактов характерно для ряда скутеров GY6, однако одинаковый внешний вид двигателя или объем цилиндра еще не означает полную взаимозаменяемость деталей. Перед заказом необходимо сопоставить разъемы, расположение контактов, схему проводки и тип питания CDI со штатным коммутатором конкретного скутера.

Назначение в системе зажигания

Коммутатор работает совместно с генератором, импульсным датчиком, катушкой зажигания, свечой, выключателем двигателя и соединительной проводкой. Сигнал импульсного датчика позволяет модулю выбрать момент передачи импульса на катушку. Сам CDI не заменяет катушку или датчик и не устраняет неисправности других компонентов, поэтому при поиске причины отсутствия искры систему проверяют последовательно.

Замена коммутатора может потребоваться, если диагностикой установлено нарушение его работы: искра отсутствует, появляется нестабильно либо момент зажигания не соответствует нормальной работе двигателя. Похожие признаки также возникают при плохом контакте в разъеме, повреждении массы, неисправности свечи, катушки, импульсного датчика или генератора. Установка нового модуля наиболее оправданна после проверки этих соединений и компонентов.

Что проверить при выборе

• Тип двигателя: товар рассчитан на четырехтактную платформу GY6 в исполнениях 125 и 150 см³.
• Конфигурация подключения: на модуле используются два штекера с распределением контактов 4+2; форма колодок и расположение проводов должны соответствовать штатной проводке.
• Тип CDI: системы GY6 встречаются с разными вариантами питания коммутатора. Нельзя выбирать модуль только по числу контактов — следует сверить схему конкретной модели и параметры снятой детали.
• Посадочное место: корпус, вывод проводов и ориентация колодок не должны мешать штатному креплению, облицовке и соседним компонентам.
• Назначение версии: Progress Racing относится к тюнинговым коммутаторам. Параметры угла опережения и наличие либо отсутствие ограничителя оборотов следует учитывать только по технической документации конкретной модификации.

Установка и первичная проверка

Перед работой выключают зажигание и получают доступ к штатному CDI. Колодки отсоединяют за их корпуса, не натягивая провода. До подключения сравнивают ключи разъемов, число контактов и их расположение. Штекеры должны входить без доработки и чрезмерного усилия: несовпадение направляющих указывает на неподходящую конфигурацию.

Коммутатор закрепляют в предусмотренном производителем скутера месте, не оставляя корпус свободно перемещаться рядом с проводкой. После подключения проверяют надежность фиксации колодок, запускают двигатель и оценивают пуск, холостой ход и реакцию на изменение оборотов. Если неисправность сохраняется, продолжают диагностику всей системы зажигания, а не заменяют компоненты поочередно без проверки.

Эта модель подходит покупателю, которому нужен тюнинговый CDI Progress Racing именно для четырехтактного GY6 125/150 с разъемами 4+2. Точное сопоставление штатной схемы и колодок перед установкой помогает избежать ошибочного выбора между внешне похожими коммутаторами.
