Тюнинговый CDI-коммутатор 4T CH250 (4+2)

Тюнинговый CDI-коммутатор 4T CH250 (4+2)

Коммутатор предназначен для системы зажигания четырехтактной мототехники семейства CH250 с подключением через две раздельные колодки формата 4+2. Блок принимает сигнал от импульсного датчика, определяет момент подачи управляющего импульса и передает его на катушку зажигания. Катушка создает необходимое высокое напряжение, после чего между электродами свечи возникает искра. От согласованной работы этих компонентов зависят запуск двигателя и стабильность искрообразования во время его работы.

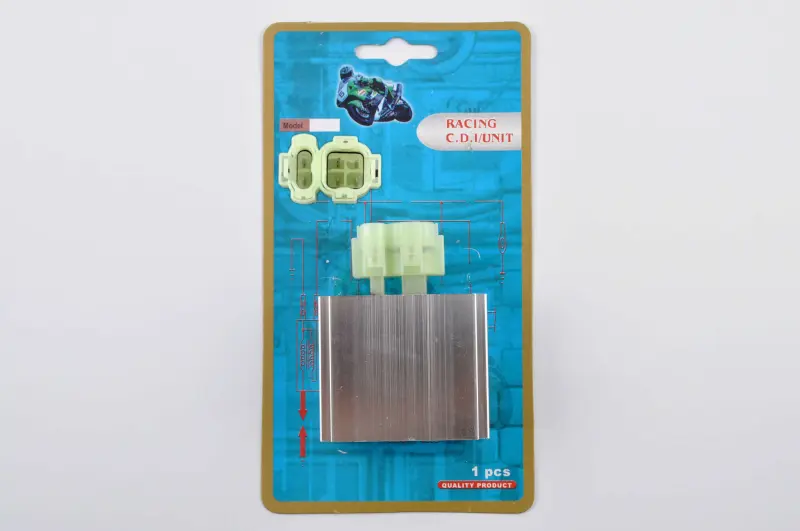

Модель выполнена в прямоугольном корпусе с ребристой наружной поверхностью и двумя разъемами. Формат 4+2 означает разделение контактов между четырехконтактной и двухконтактной колодками. Такое обозначение помогает отсеять блоки с единым шестиконтактным штекером или иной конфигурацией, однако одного количества контактов для подбора недостаточно: у внешне похожих CDI могут различаться расположение задействованных выводов, назначение контактов и способ питания.

Что проверить перед покупкой

• Тип техники и двигателя. Коммутатор выбирают для четырехтактной конфигурации CH250. Обозначение модели двигателя или применяемого блока должно соответствовать документации конкретного скутера либо установленному ранее компоненту.
• Конфигурацию разъемов. На проводке должны быть предусмотрены отдельные колодки 4+2 подходящей формы. Сравните контуры корпусов штекеров, направляющие, фиксаторы и расположение контактов.
• Распиновку. Одинаковое число гнезд не подтверждает одинаковое назначение выводов. Перед соединением сопоставьте схему проводки техники со схемой требуемого CDI.
• Способ питания системы зажигания. Формат 4+2 встречается у разных вариантов CDI, поэтому нельзя определять совместимость только по корпусу. Тип питания должен совпадать со штатной системой конкретной модификации.
• Посадочное место. Сопоставьте габариты старого блока, положение разъемов и доступное пространство, чтобы проводка подключалась без натяжения и резких перегибов.

Замена и установка

Монтаж выполняют при выключенном зажигании и обесточенной бортовой системе. Старый блок отсоединяют, удерживая штекеры за корпуса, а не вытягивая их за провода. До подключения следует проверить колодки на следы перегрева, окисление, загрязнение, ослабленные контакты и поврежденные фиксаторы. Новый коммутатор подключают только к совпадающим разъемам в предусмотренной ориентации: прикладывать усилие к несовместимой колодке или переставлять провода без проверенной схемы нельзя.

После установки блок необходимо закрепить так, чтобы он не перемещался от вибрации, не натягивал жгут и не соприкасался с горячими либо подвижными деталями. Разъемы должны входить полностью и надежно удерживаться фиксаторами. Перед окончательной сборкой облицовки проверяют запуск двигателя и отсутствие перебоев на доступных режимах работы.

Когда требуется проверка коммутатора

Диагностика CDI актуальна при отсутствии искры, нестабильном искрообразовании или внезапной остановке двигателя, но такие симптомы не указывают только на коммутатор. До замены проверяют свечу, катушку зажигания, импульсный датчик, питание, массу, выключатель двигателя, состояние проводки и соединений. Исправность блока корректно оценивают после проверки связанных компонентов по сервисной схеме техники.

Обозначение «тюнинговый» не заменяет проверку совместимости и само по себе не подтверждает изменение ограничителя оборотов, угла опережения или мощности. Для надежного подбора ориентируйтесь на применение CH250, четырехтактную систему, разъемы 4+2, распиновку и предусмотренный производителем техники тип CDI.
