Коммутатор Chenhao Flame Racing CDI для Stels 50 2T (1E40QMB)

Коммутатор Chenhao Flame Racing CDI для Stels 50 с двигателем 1E40QMB

Тюнинговый коммутатор предназначен для системы зажигания двухтактного скутера Stels 50 с двигателем семейства 1E40QMB. CDI-блок принимает импульс от датчика момента зажигания, формирует управляющий сигнал и передает его на катушку, чтобы искра возникала в требуемый момент работы двигателя. Деталь подходит для ремонта штатной системы или замены неисправного коммутатора на исполнение Flame Racing.

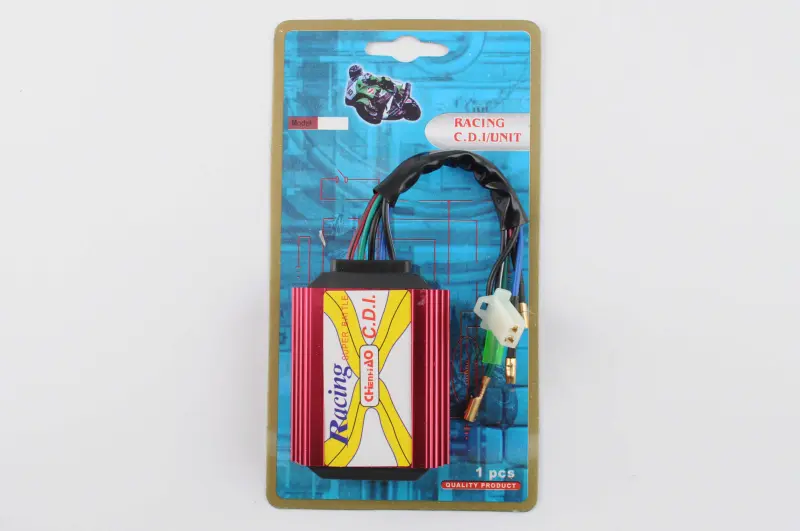

Модель выполнена в отдельном ребристом корпусе красного цвета. Из корпуса выведен жгут разноцветных проводов с несколькими соединительными колодками. Такая конструкция позволяет подключить блок к соответствующим разъемам проводки скутера без вскрытия корпуса. При выборе необходимо проверить не только обозначение двигателя 1E40QMB и двухтактный тип мотора, но и форму колодок, количество контактных мест, число подключенных проводов и расположение контактов. Одинаковое назначение CDI-блоков не означает совпадения их распиновки.

Назначение и основные признаки

• Тип детали: электронный коммутатор системы зажигания CDI.
• Заявленное применение: двухтактный скутер Stels 50 с двигателем 1E40QMB.
• Исполнение: тюнинговая версия Chenhao Flame Racing CDI.
• Конструкция: закрытый ребристый корпус с выведенным проводным жгутом.
• Подключение: несколько разъемов для соединения с соответствующими колодками проводки скутера.

Когда проверяют коммутатор

Диагностика CDI-блока актуальна при отсутствии искры, ее периодическом пропадании, затрудненном запуске или перебоях в работе двигателя. Эти признаки не всегда указывают именно на коммутатор: похожие неисправности могут быть связаны со свечой, катушкой зажигания, датчиком, контактами, массой или повреждением проводки. Поэтому перед заменой следует проверить связанные компоненты и состояние соединений. Такой порядок помогает установить реальную причину неполадки и не менять исправный блок.

Как подобрать совместимую деталь

Сначала сопоставьте модель скутера, двухтактный тип двигателя и обозначение 1E40QMB. Затем сравните новый блок со снятым коммутатором по конфигурации проводов и разъемов. Колодки должны соответствовать ответным частям проводки не только по внешней форме, но и по расположению контактов. Ориентироваться исключительно на красный цвет корпуса, его приблизительный размер или надпись Racing CDI недостаточно: внешне похожие устройства могут иметь другую схему подключения.

Для этой позиции не заявлена совместимость с мопедами Active и Delta, четырехтактными двигателями GY6 либо другими семействами моторов. Также не подтверждены тип питания CDI, наличие ограничения оборотов и изменение характеристик двигателя. Эти параметры нельзя определять по общему обозначению «тюнинг», поэтому перед установкой следует сверить техническую схему конкретной модификации скутера.

Установка и первичная проверка

Монтаж выполняют при выключенном зажигании. Перед подключением осматривают колодки и клеммы: на них не должно быть окисления, загрязнений, следов перегрева или ослабленных контактов. Разъемы соединяют без чрезмерного усилия, не натягивая и не перекручивая провода. Корпус размещают так, чтобы жгут не соприкасался с горячими поверхностями и подвижными деталями скутера.

После монтажа проверяют запуск и устойчивость работы двигателя. Если прежние симптомы сохранились, необходимо продолжить диагностику свечи, катушки, датчика момента зажигания, массы и проводки. Коммутатор работает вместе с этими компонентами и не компенсирует неисправности в других частях системы.

Chenhao Flame Racing CDI рассчитан на покупателя, которому нужен коммутатор именно для заявленного Stels 50 2T с двигателем 1E40QMB. Точное сравнение колодок, проводов и распиновки со снятой деталью остается главным условием правильного подбора.
