Коммутатор CDI CHENHAO Yamaha JOG 3KJ / Stels 50 2T, 5 контактов

Коммутатор CDI для Yamaha JOG 3KJ и Stels 50 2T

Коммутатор CHENHAO предназначен для системы зажигания двухтактных скутеров Yamaha JOG 3KJ и Stels 50. Модуль принимает импульс от датчика генератора, определяет момент зажигания и подает управляющий сигнал на катушку, после чего на свече образуется искра. Исправная работа этой детали необходима для запуска двигателя и устойчивого искрообразования во время движения.

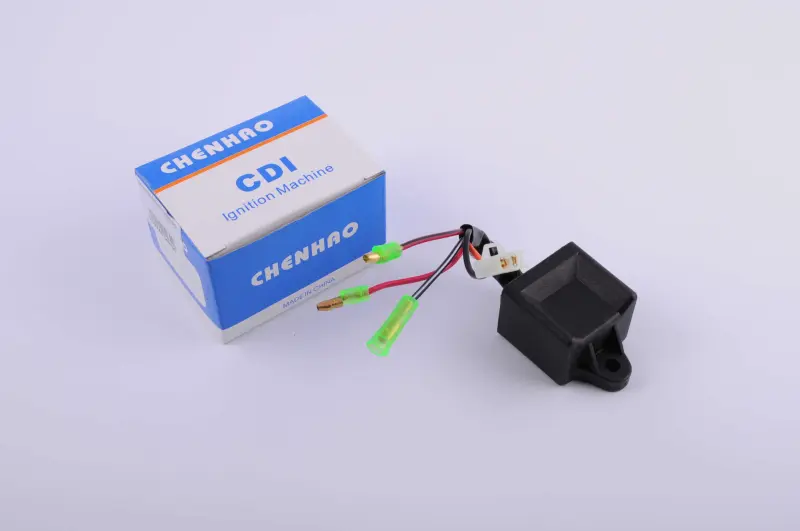

Это исполнение CDI рассчитано на подключение по пяти проводам. Конфигурация выводов включает двухконтактный разъем и три отдельных соединения. Такая схема также обозначается как 2+1+1+1. Корпус выполнен в виде компактного черного блока с крепежным ушком, а провода снабжены изолированными контактами. Деталь устанавливается на штатное место и подключается к проводке скутера без изменения ее назначения.

Совместимость и правильный подбор

Основные ориентиры при выборе — модель Yamaha JOG 3KJ либо двухтактный Stels 50, тип зажигания и пятипроводная конфигурация старого коммутатора. Одного совпадения названия скутера недостаточно: в зависимости от года выпуска и версии проводки на технике одной серии могут применяться разные блоки. Перед заказом сравните количество соединений, расположение двухконтактной колодки, три одиночных контакта и назначение каждого провода.

Цвета проводов Yamaha и Stels могут различаться даже при одинаковом назначении выводов. Поэтому при установке ориентируются не только на цвет изоляции, но и на схему конкретного скутера. Для Yamaha JOG 3KJ в профильных карточках указываются линии массы, питания от генератора, сигнала датчика, выхода на катушку и выключения зажигания. На Stels те же функции могут иметь другую цветовую маркировку. Переставлять контакты только по внешнему сходству разъемов не следует.

Когда проверяют коммутатор

CDI диагностируют, если двигатель не запускается из-за отсутствия искры, искра пропадает после прогрева либо работа зажигания становится нестабильной. Эти признаки не указывают исключительно на коммутатор: перед заменой проверяют свечу, свечной колпачок, катушку, генератор, импульсный датчик, выключатель зажигания, массу и состояние проводки. Такой порядок помогает исключить обрыв, плохой контакт или неисправность другой детали.

Рекомендации по установке

• Сначала сопоставьте подключения: новый блок должен иметь пять выводов в конфигурации 2+1+1+1, соответствующей установленной проводке.
• Проверьте контакты: колодка и одиночные соединения должны фиксироваться плотно, без окисления, загрязнения и поврежденной изоляции.
• Сохраните штатное назначение проводов: при различии цветов используйте схему Yamaha JOG 3KJ или конкретной версии Stels 50.
• Закрепите корпус: крепежное ушко позволяет установить модуль так, чтобы провода не натягивались и не касались подвижных либо сильно нагревающихся деталей.

После подключения проверяют запуск, наличие стабильной искры и работу двигателя на разных режимах. Коммутатор подходит для штатного ремонта системы зажигания Yamaha JOG 3KJ и совместимых двухтактных Stels 50 при полном совпадении схемы пяти выводов. Если на снятом блоке другое количество контактов или иная компоновка разъемов, требуется модификация, рассчитанная именно на эту проводку.
