Стойка для угловой шлифмашины 180–230 мм

Стойка для угловой шлифмашины 180–230 мм предназначена для закрепления инструмента при отрезных работах. Она удерживает УШМ на подвижном кронштейне и позволяет опускать диск к заготовке через шарнир. Такая оснастка нужна, когда удобнее закрепить заготовку на основании и подводить к ней инструмент по заданной траектории. Обозначение 180–230 мм относится к диаметру диска шлифмашины; при подборе также проверяют крепления и форму корпуса.

Устройство стойки

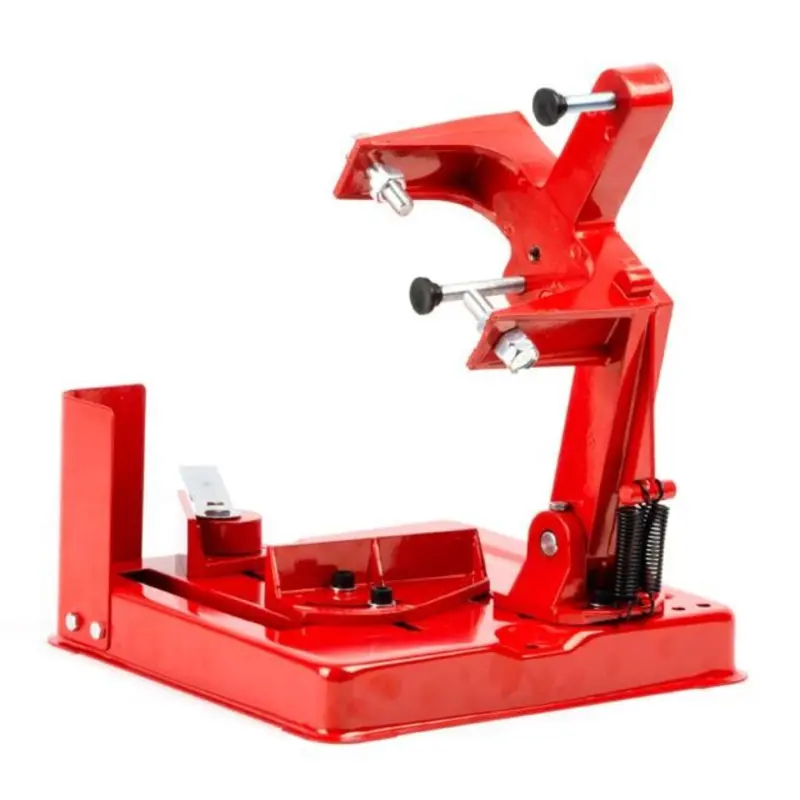

Конструкция состоит из красного основания, шарнирного рычага и верхнего крепления для шлифмашины. На кронштейне расположены регулировочные винты с рукоятками, сбоку у основания рычага — пружины. Крепление позволяет выставить положение инструмента, а пружины участвуют в возврате подвижной части после опускания. На основании предусмотрены упор и зажим для заготовки. Заготовку нужно фиксировать так, чтобы она не смещалась при подводе диска.

Точность работы зависит от состояния всей системы крепления: основания, шарнира, держателя УШМ и зажима. Даже правильно выставленный инструмент может уходить с линии реза, если в соединениях появился люфт или заготовка опирается неустойчиво. Длинные детали требуют отдельной опоры: их вес не должен перекашивать стойку или разворачивать заготовку в зажиме.

Что проверить при подборе

Сверьте диаметр диска вашей УШМ с обозначением стойки, затем проверьте расположение и резьбу точек крепления на инструменте. Оцените, помещается ли корпус между держателями, остаётся ли место для защитного кожуха и можно ли пользоваться выключателем. Кабель не должен попадать в зону диска или натягиваться при опускании рычага. Совпадение диаметра диска само по себе не означает, что шлифмашину удастся правильно закрепить.

Учитывайте форму и сечение заготовок, которые предстоит резать. Они должны устойчиво лежать на основании и удерживаться зажимом без перекоса. Проверьте, сможет ли диск пройти нужный участок, не задев упор, зажим и основание. При замене старой стойки полезно сравнить расположение держателей, ход рычага и доступное пространство вокруг инструмента. Ошибка в подборе может привести к невозможности установить кожух, неполному резу или контакту диска с оснасткой.

Установка и проверка

Сборку и регулировку выполняют с отключённой от питания шлифмашиной. Стойку закрепляют на устойчивой рабочей поверхности, устанавливают УШМ в держатели и затягивают соединения после выравнивания инструмента. Защитный кожух сохраняют на месте. Затем вручную проверяют весь ход рычага: диск не должен касаться деталей стойки, а подвижная часть должна возвращаться без заеданий. Заготовку зажимают отдельно, проверяя её положение относительно линии реза.

Когда требуется обслуживание или замена

Повод осмотреть стойку — боковой люфт рычага, ослабление держателей, заедание шарнира или ухудшение возврата. Проверьте пружины, резьбу регулировочных винтов, крепёж и поверхности зажима. Если заготовка проскальзывает, сначала исключают загрязнение контактных поверхностей и неправильную установку. Трещины, деформация основания, повреждённые крепления или люфт, который не устраняется подтяжкой, требуют прекращения работы и ремонта либо замены оснастки. Продолжать рез с нестабильно закреплённым инструментом нельзя: смещение может вызвать закусывание диска.
