Стойка для угловой шлифмашины 115–125 мм

Стойка для угловой шлифмашины 115–125 мм служит опорой для закрепления инструмента при отрезных работах. Она помогает организовать на верстаке место, где заготовку удерживают на основании, а шлифмашину подводят к ней движением рычага. Такое приспособление удобно при подготовке нескольких заготовок: положение инструмента относительно основания легче контролировать, чем при резке с удержанием шлифмашины в руках.

Устройство стойки

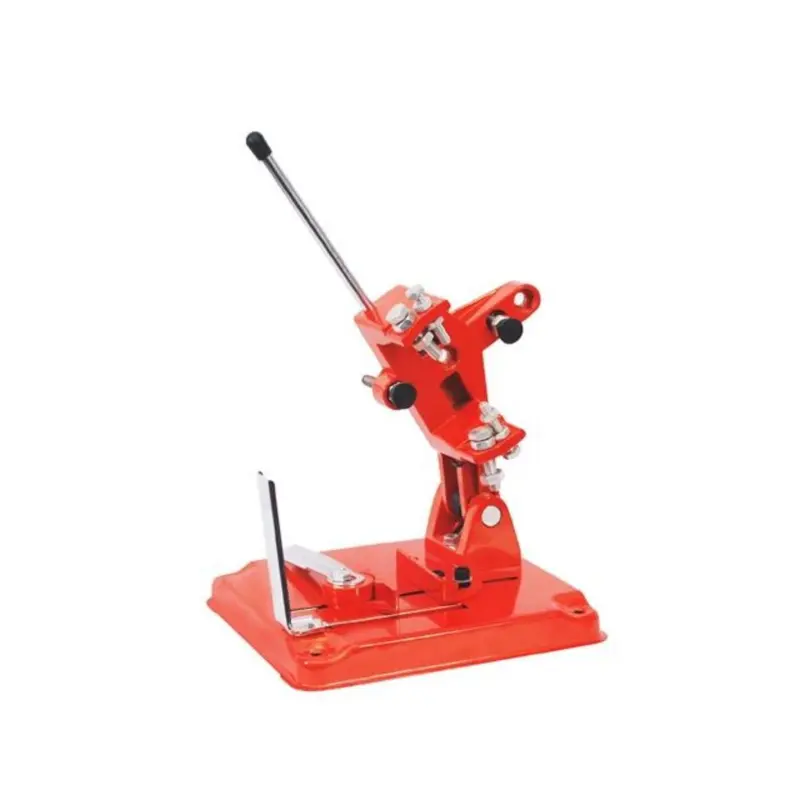

Конструкция включает красное основание, шарнирную опору, верхний держатель с винтовыми креплениями и длинный рычаг с чёрным наконечником. На основании расположены упор и прижим для заготовки. Держатель служит для закрепления шлифмашины, шарнир задаёт движение при опускании, а рычаг позволяет управлять подачей. Упор помогает расположить заготовку относительно линии реза; прижим удерживает её в выбранном положении.

Что сверить при подборе

Обозначение 115–125 мм относится к диаметру диска шлифмашины, для которой предназначена стойка. Одного совпадения диаметра недостаточно: проверьте форму корпуса инструмента, расположение его крепёжных точек и возможность соединить их с держателем. Шлифмашина должна закрепляться без перекоса, а её защитный кожух — оставаться на месте и не мешать ходу. Доступ к выключателю и положение кабеля также учитывают при примерке.

Соотнесите будущие заготовки с пространством под диском и возможностями прижима. Деталь должна опираться на основание и надёжно удерживаться, не смещаясь при подаче инструмента. Длинную заготовку поддерживают отдельно, чтобы её вес не разворачивал стойку и не нагружал место реза. Если заменяете прежнюю стойку, сравните крепление шлифмашины, положение упора и способ фиксации основания на верстаке. Несовпадение этих параметров может помешать установке даже при подходящем диаметре диска.

Установка и проверка

Сборку и регулировку выполняют с отключённым от питания инструментом. Стойку размещают на ровной устойчивой поверхности и надёжно закрепляют. Затем устанавливают шлифмашину, выравнивают её относительно упора и затягивают крепления без деформации корпуса. Вручную проверяют весь ход рычага: диск не должен задевать основание, прижим или крепёж, а кабель — попадать в зону реза и шарнира. После настройки проверяют удержание заготовки и только затем выполняют пробный рез на ненужном отрезке подходящего материала.

Когда требуется обслуживание или замена

О состоянии стойки говорят люфт шарнира, ослабление держателя, повреждение резьбы прижимов и деформация основания. Если инструмент отклоняется при опускании или заготовка сдвигается после затяжки, работу прекращают и проверяют крепления, упор и прижим. Вместе с ними осматривают крепёж шлифмашины и защитный кожух. Изношенные соединения и перекос увеличивают вероятность закусывания диска и дают неровный рез; усиливать нажим вместо устранения причины нельзя.
