Коммутатор CDI Yamaha JOG 3KJ / Stels 50 SF, 5 проводов

Коммутатор CDI для Yamaha JOG 3KJ и Stels 50 SF

Пятипроводной коммутатор предназначен для системы зажигания двухтактных скутеров Yamaha JOG 3KJ и Stels 50 SF. Блок принимает импульс от датчика генератора, задаёт момент образования искры и передаёт управляющий сигнал на катушку зажигания. От его корректного взаимодействия с датчиком, генератором, катушкой и проводкой зависит своевременное искрообразование во время запуска и работы двигателя.

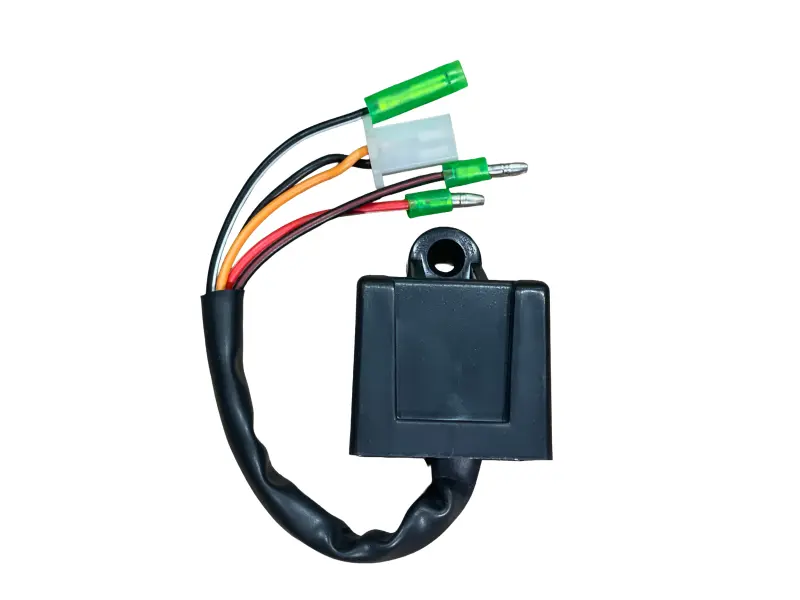

Модель выполнена в компактном прямоугольном корпусе с крепёжным ушком. От корпуса выходят пять проводов: два контакта объединены в общий двухконтактный разъём, ещё три имеют отдельные соединительные наконечники. Такая конфигурация позволяет отличить этот вариант от коммутаторов JOG с другой схемой подключения. Деталь следует выбирать по модели скутера, типу двигателя, количеству проводов, форме разъёмов и расположению контактов.

Назначение и работа коммутатора

CDI участвует в формировании искры в нужный момент оборота двигателя. На блок поступают питание от генератора и сигнал датчика, после чего управляющий импульс направляется к катушке зажигания. Отдельный провод связан с управлением зажиганием через замок. Коммутатор устанавливается между соответствующими компонентами системы, поэтому исправность одного блока не компенсирует повреждение проводки, катушки, датчика или генератора.

Неисправность в этой части системы может сопровождаться отсутствием искры, затруднённым запуском, внезапной остановкой двигателя либо перебоями в работе. Эти признаки не указывают исключительно на коммутатор. Перед заменой полезно проверить свечу, катушку, контакты разъёмов, массу, провод отключения зажигания и выходы генератора. Такой порядок помогает не менять исправную деталь из-за окислённого контакта или обрыва провода.

Что проверить при подборе

• Модель техники. Коммутатор рассчитан на конфигурацию Yamaha JOG 3KJ и применяется для указанного в названии двухтактного Stels 50 SF. Для другой серии JOG или иной модификации Stels одного сходства корпуса недостаточно.
• Количество подключений. У этого варианта пять проводов с компоновкой «двухконтактный разъём плюс три отдельных контакта».
• Форма соединений. Сравните корпус разъёма, тип отдельных наконечников и их расположение со снятым коммутатором и ответной частью проводки скутера.
• Назначение проводов. Цвета проводов на Yamaha и Stels могут различаться. При подключении ориентируйтесь на схему конкретной техники и функции контактов, а не только на совпадение изоляции по цвету.
• Крепление. Проверьте положение крепёжного ушка и возможность установить корпус без натяжения жгута.

Рекомендации по установке

До снятия старого блока зафиксируйте порядок соединений и отключите зажигание. Разъёмы должны соединяться свободно, без переделки наконечников и принудительного изгиба контактов. Корпус закрепляют штатным способом, а провода укладывают без натяжения, пережатия и соприкосновения с горячими либо подвижными частями скутера. Ослабленные, загрязнённые или окислённые соединения следует привести в исправное состояние до проверки нового коммутатора.

После подключения проверьте надёжность каждого контакта, запуск и остановку двигателя ключом, а также отсутствие перебоев на разных режимах работы. Если разъёмы, количество проводов или схема распиновки отличаются, устанавливать блок без проверки назначения контактов нельзя. Точное совпадение пяти подключений и конфигурации проводки — основной критерий выбора этой версии CDI для ремонта Yamaha JOG 3KJ или Stels 50 SF.
