Коммутатор CDI STAR для Yamaha JOG 3KJ, 5 контактов

Коммутатор CDI STAR для Yamaha JOG 3KJ

Коммутатор CDI предназначен для системы зажигания двухтактных скутеров Yamaha JOG с обозначением 3KJ. Этот электронный компонент получает сигналы от штатной электрики и участвует в передаче управляющего импульса на катушку зажигания. От исправности блока и правильности его подключения зависят появление искры и запуск двигателя, поэтому при ремонте важно выбрать деталь, соответствующую установленной проводке.

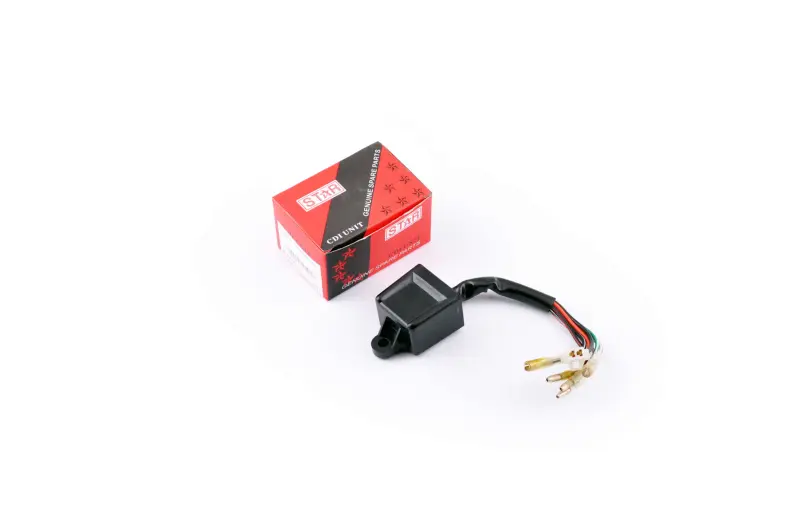

Коммутатор выполнен в конфигурации на 5 контактов. Подключение состоит из двухконтактного разъема и трех отдельных контактов, расположенных на проводах. Провода собраны в общий защитный жгут, а на корпусе предусмотрено крепежное ушко. Такое исполнение позволяет установить блок в штатной конфигурации Yamaha JOG 3KJ при условии совпадения разъемов, контактов и электрической схемы конкретного скутера.

Когда требуется замена CDI

Деталь подходит для плановой замены поврежденного или неисправного коммутатора при ремонте системы зажигания. Если двигатель не запускается или отсутствует искра, не стоит сразу считать причиной именно CDI. Сначала проверьте свечу, катушку зажигания, проводку, массу и элементы генератора. Такая базовая диагностика помогает определить, оправдана ли замена блока, и исключить неисправности других компонентов системы.

Как правильно подобрать коммутатор

При выборе ориентируйтесь не только на обозначение Yamaha JOG 3KJ. У внешне похожих коммутаторов могут отличаться распиновка, исполнение разъемов и цвета проводов. Перед покупкой сопоставьте деталь со снятым узлом: проверьте общее количество контактов, форму двухконтактной колодки, наличие трех отдельных выводов, расположение крепежного ушка и цвета проводов. Также необходимо убедиться, что разъемы на штатной проводке скутера подходят к выбранному блоку.

Особое внимание уделите всем пяти подключениям. Даже если корпус и способ крепления выглядят одинаково, несовпадающая схема выводов означает, что такой компонент нельзя подключать вместо установленного CDI. Предварительное сравнение помогает отличить эту модель от коммутаторов для других версий JOG и от деталей, рассчитанных на иную проводку.

Установка и подключение

Перед установкой еще раз сравните новый блок со снятым коммутатором и проверьте соответствие штатной электрической схеме скутера. Не подключайте компонент «на пробу», если колодка, отдельные контакты, их расположение или проводка не совпадают. При полном соответствии закрепите корпус за предусмотренное ушко и соедините все пять контактов с подходящими ответными элементами штатной проводки. Провода следует разместить в той же конфигурации, в которой был установлен прежний узел, не нарушая общий защитный жгут.

Коммутатор CDI STAR предназначен для восстановления штатной системы зажигания Yamaha JOG 3KJ без использования случайно подобранных универсальных блоков. Это подходящий вариант для ремонта, когда неисправность прежнего CDI установлена, а конфигурация разъемов, крепления и электрических соединений полностью совпадает.
