Коммутатор CDI Yamaha JOG 2JA JIANXING

Коммутатор CDI JIANXING для Yamaha JOG 2JA

Коммутатор предназначен для системы зажигания двухтактного скутера Yamaha JOG 2JA с двигателем объемом 50 см³. Деталь принимает сигналы от элементов магнето CDI и управляет импульсом, поступающим на катушку зажигания. От ее исправной работы зависит своевременное образование искры на свече, поэтому модуль устанавливают при ремонте штатного зажигания после проверки остальных связанных компонентов.

В руководстве по обслуживанию Yamaha JOG поколения 2JA коммутатор указан как отдельная часть системы вместе с магнето CDI, питающей обмоткой, датчиком импульса, катушкой и свечой зажигания. Такая схема помогает правильно проводить диагностику: отсутствие искры, затрудненный запуск, внезапная остановка двигателя или перебои сами по себе не доказывают неисправность коммутатора. Перед заменой следует проверить свечу, катушку, разъемы, проводку, выключатель двигателя, питающую обмотку и датчик импульса. Новый модуль имеет смысл устанавливать, когда эти компоненты исправны, а проверка указывает именно на CDI.

Исполнение и критерии выбора

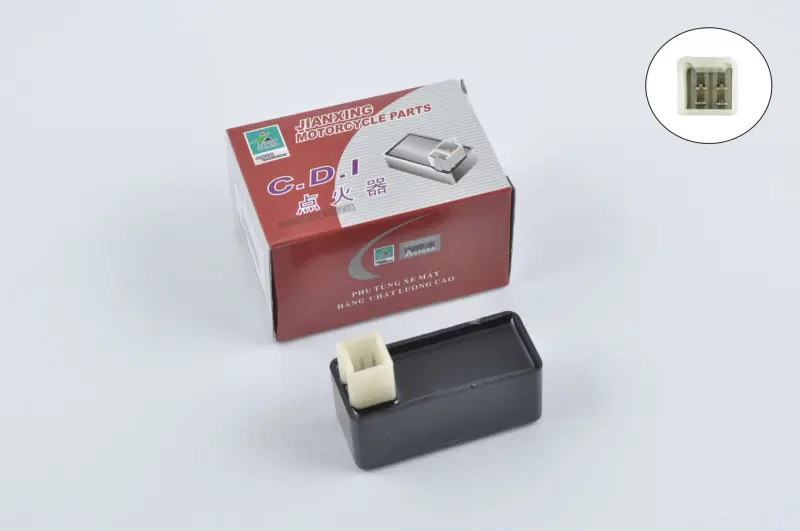

Модель JIANXING выполнена в компактном черном прямоугольном корпусе с одним белым четырехконтактным разъемом. Такое исполнение соответствует товарным предложениям для Yamaha JOG 2JA, однако у скутеров семейства JOG встречаются разные коммутаторы, включая версии с другим количеством контактов и иной распиновкой. Одного названия JOG для подбора недостаточно: необходимо подтвердить модификацию 2JA и сравнить старую деталь с новой.

• Модель скутера: Yamaha JOG в модификации 2JA.
• Тип детали: коммутатор зажигания CDI.
• Исполнение: отдельный компактный модуль в черном корпусе.
• Подключение: один прямоугольный разъем на четыре контакта.
• Марка детали: JIANXING.
• Назначение: ремонт штатной системы зажигания двухтактного двигателя объемом 50 см³.

При сравнении учитывают форму колодки, число и расположение контактов, направляющие и фиксатор разъема, конфигурацию корпуса, место установки и схему подключения. Разъем должен соединяться без подрезания пластика, перестановки проводов и применения чрезмерного усилия. Совпадение корпуса без совпадения распиновки не подтверждает совместимость, поэтому перед монтажом полезно сопоставить соединение с электросхемой конкретного скутера.

Установка и проверка после замены

Монтаж выполняют при выключенном зажигании. Старый разъем отсоединяют за корпус колодки, не натягивая провода, после чего осматривают контакты на окисление, загрязнение, ослабление и следы перегрева. Поврежденная проводка или плохой контакт способны воспроизводить те же симптомы, что и неисправный CDI, а установка нового блока без устранения причины не восстановит стабильную работу зажигания.

Коммутатор размещают на штатном месте и надежно фиксируют, чтобы разъем не отсоединялся из-за вибрации. После подключения проверяют запуск двигателя, устойчивость работы на разных режимах и отсутствие перебоев. Если неисправность сохраняется, диагностику продолжают по всей системе зажигания, а не заменяют детали поочередно. Такой порядок помогает выбрать подходящий коммутатор Yamaha JOG 2JA и избежать ошибок при подключении версии, рассчитанной на другую модификацию скутера.
