CDI-коммутатор Yamaha JOG ZR, 5BM, Aerox 50

CDI-коммутатор для Yamaha JOG ZR, 5BM и Aerox 50

Коммутатор предназначен для системы зажигания скутеров Yamaha, указанных в применяемости товара. CDI-модуль принимает синхронизирующий импульс и в нужный момент передает управляющий импульс на катушку зажигания. Катушка повышает напряжение, после чего свеча создает искру для воспламенения топливовоздушной смеси. От корректной работы этого модуля зависят появление искры, запуск двигателя и стабильность зажигания во время работы мотора.

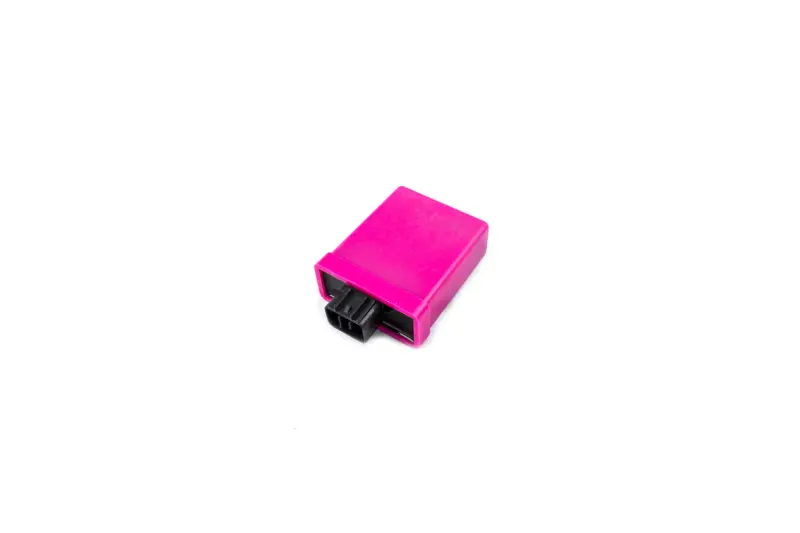

Деталь выполнена в компактном прямоугольном корпусе ярко-розового цвета и оснащена черным разъемным блоком. Такая конфигурация рассчитана на подключение к штатной проводке без переделки контактов, но только при полном совпадении исполнения разъема и распиновки конкретного скутера. Коммутаторы для внешне похожих версий Yamaha могут различаться схемой подключения, количеством контактов и алгоритмом работы, поэтому одной формы корпуса для выбора недостаточно.

Применяемость и правильный подбор

В заявленной применяемости указаны Yamaha JOG ZR, обозначение 5BM и Yamaha Aerox 50. Эти названия охватывают разные годы выпуска и исполнения, поэтому перед заказом необходимо определить точную модель, модификацию и год скутера. Затем следует сопоставить форму штекеров, расположение направляющих и фиксаторов, число контактных мест и схему проводов со старым коммутатором и разъемом штатного жгута.

Обозначение 5BM связано с семейством CDI-компонентов Yamaha, которое встречается на ряде 50-кубовых моделей JOG R и Aerox. Оно помогает сузить поиск, однако не отменяет проверку конкретной версии. Для разных годов в каталогах встречаются варианты 5BM-H5540-00, 5BM-H5540-10 и 5BM-H5540-20. Точное соответствие нужно определять по документации скутера, его модельному коду и конфигурации подключения. Не следует устанавливать модуль только потому, что в названии обеих деталей присутствует 5BM.

Когда проверяют или заменяют коммутатор

Диагностика CDI требуется при отсутствии искры, затрудненном запуске либо периодических перебоях зажигания. Такие признаки не указывают исключительно на неисправность коммутатора: похожее поведение возможно при повреждении свечи, катушки зажигания, импульсного датчика, проводки, выключателя двигателя или контактов в разъемах. До замены проверяют эти компоненты по сервисной документации соответствующей модели. Новый модуль имеет смысл устанавливать после исключения внешних причин и подтверждения правильного питания, массы и входного импульса.

Что проверить перед установкой

• Модель и модификацию: надпись JOG, JOG ZR или Aerox 50 без года и модельного кода не определяет совместимость окончательно.
• Разъемный блок: штекеры должны совпадать по геометрии, направляющим, фиксаторам и расположению контактных мест; подключать их с усилием нельзя.
• Схему подключения: одинаковое число контактов не означает одинаковую распиновку, поэтому подключение сверяют со схемой конкретного скутера.
• Состояние проводки: окисление, ослабленные клеммы, поврежденная изоляция и плохая масса способны сохранять неисправность даже после установки исправного CDI.
• Место размещения: корпус закрепляют в штатной зоне так, чтобы разъем не натягивался, а проводка не касалась горячих и подвижных деталей.

Перед работой электрооборудование обесточивают в порядке, указанном в руководстве по ремонту скутера. Разъем отсоединяют за корпус, не вытягивая его за провода, а после подключения проверяют надежность фиксации. Если распиновка, тип питания или модельная версия не определены, установку следует поручить специалисту по электрооборудованию скутеров. Такой порядок подбора помогает избежать повреждения нового коммутатора и других компонентов системы зажигания.
