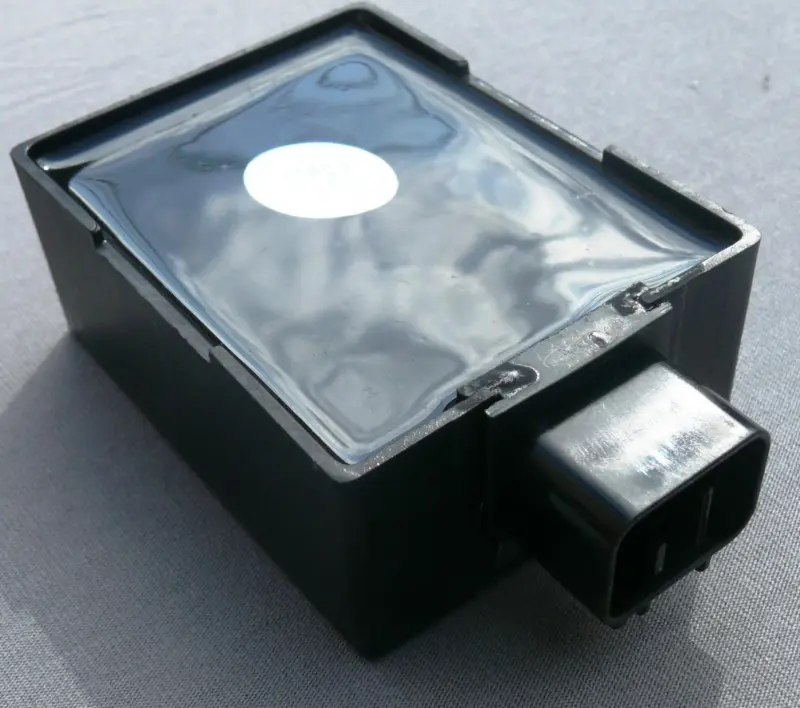

Коммутатор CDI Suzuki Lets, белая точка, разъём тип 2

Коммутатор CDI Suzuki Lets с белой точкой

Коммутатор предназначен для системы зажигания скутеров Suzuki Lets. Он обрабатывает поступающий от датчика положения коленвала импульс, определяет момент искрообразования и подаёт управляющий сигнал на катушку зажигания. От работы этого блока зависят своевременное появление искры, запуск двигателя и его работа в разных режимах. Деталь выбирают для ремонта штатной системы, когда диагностика указывает на неисправность установленного CDI-коммутатора.

Это исполнение отличается белой точкой на верхней части корпуса и разъёмом типа 2. Такие признаки имеют практическое значение при подборе: для Suzuki Lets предлагается несколько внешне близких коммутаторов с другими цветовыми обозначениями и конфигурациями подключения. Совпадение только по названию модели скутера недостаточно — необходимо учитывать конкретную модификацию техники и исполнение ранее установленного блока.

Роль коммутатора в системе зажигания

Во время вращения коленвала датчик передаёт импульс, по которому CDI-коммутатор управляет моментом срабатывания зажигания. Далее управляющий сигнал поступает к катушке, а на свече формируется искра для воспламенения смеси в цилиндре. Поэтому проверка коммутатора входит в диагностику при отсутствии искры, затруднённом запуске, внезапном прекращении работы двигателя или нестабильной работе, если остальные компоненты системы уже проверены.

Подобные симптомы не указывают исключительно на CDI-блок. Причиной также могут быть свеча, катушка, датчик, проводка, контакты разъёмов либо питание системы. Перед заменой рекомендуется проверить связанные компоненты и состояние соединений. Такой порядок помогает не устанавливать новую деталь вместо исправной и точнее определить причину неисправности.

Что сверить при выборе

• Модель и модификацию скутера. В семействе Suzuki Lets использовались разные варианты систем зажигания, поэтому следует учитывать год, серию и код рамы техники.
• Цветовое обозначение. У этого исполнения предусмотрена белая точка; обозначения старого и нового блоков должны соответствовать.
• Тип разъёма. Товар выполнен с разъёмом типа 2. Сверьте его форму, направляющие, фиксатор и расположение контактных гнёзд со снятой деталью.
• Схему подключения. Одинаковое количество контактов само по себе не подтверждает совместимость: назначение выводов и тип питания системы также должны совпадать.
• Корпус и посадочное пространство. Сравните форму блока, направление выхода разъёма и доступное место в штатной зоне установки, чтобы проводка подключалась без натяжения.

Коммутаторы этого исполнения встречаются в подборе для Suzuki Lets и отдельных Suzuki Address 110. При установке на Address 110 или другую модель требуется полное совпадение разъёма, распиновки и параметров штатной системы. Универсальным для любого скутера с похожей колодкой этот блок не является.

Установка и первичная проверка

Работы выполняют при выключенном зажигании. Перед подключением осматривают колодку проводки: контакты не должны быть окислены, ослаблены, утоплены внутрь корпуса или повреждены перегревом. Разъём соединяют без перекоса и чрезмерного усилия, контролируя срабатывание фиксатора. Корпус размещают в штатном месте так, чтобы он не давил на провода и не соприкасался с подвижными либо сильно нагревающимися деталями.

После монтажа проверяют запуск и работу двигателя, не изменяя одновременно другие компоненты системы. Если искра не появилась или неисправность сохранилась, продолжают диагностику датчика, катушки, свечи, соединений и питания. Перестановка проводов в колодке допустима только по проверенной схеме конкретной модификации: произвольное изменение распиновки может повредить электронные компоненты.

Коммутатор с белой точкой и разъёмом типа 2 подходит для восстановления штатного зажигания Suzuki Lets при подтверждённом совпадении исполнения. Тщательная сверка старого блока, колодки и схемы подключения — основной способ выбрать деталь без ошибки и выполнить ремонт без переделки проводки.
