Коммутатор зажигания Honda DIO AF36 / DIO AF35 ST BM

Коммутатор зажигания Honda DIO AF36 / DIO AF35 ST BM

Коммутатор BM предназначен для системы CDI скутеров Honda DIO с обозначениями AF36 и AF35 ST. Модуль участвует в электронном управлении моментом зажигания: обрабатывает импульс от датчика и управляет формированием сигнала для катушки, чтобы искра возникала в нужный момент работы двигателя. Исправность этой детали напрямую связана с возможностью запуска мотора и стабильностью искрообразования.

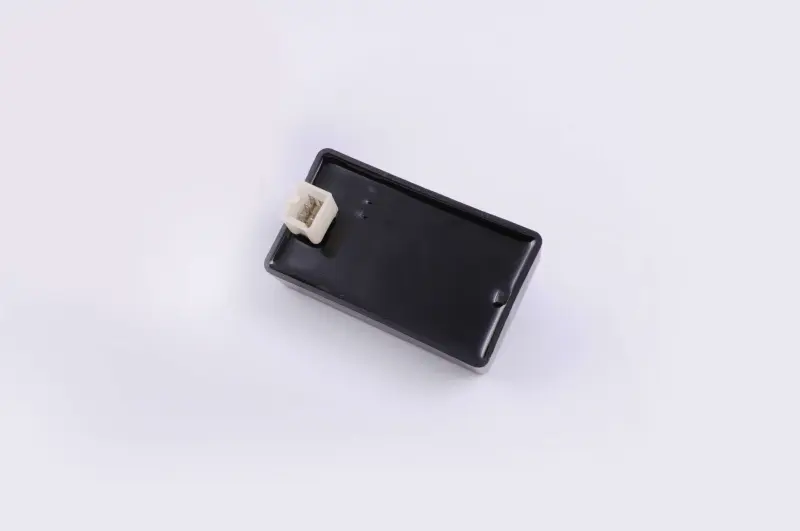

Деталь выполнена в компактном чёрном прямоугольном корпусе со встроенным разъёмом. Такая конфигурация рассчитана на подключение к штатной проводке соответствующей версии скутера. Коммутатор не требует механической регулировки момента зажигания после установки, однако правильный подбор исполнения и надёжное соединение контактов обязательны для нормальной работы системы.

Когда проверяют и заменяют коммутатор

Диагностика модуля актуальна, если двигатель не запускается из-за отсутствия искры, искрообразование периодически пропадает либо мотор неожиданно прекращает работу. Эти признаки не указывают только на коммутатор: похожие неполадки могут быть связаны со свечой, катушкой, импульсным датчиком, проводкой, выключателями или плохим контактом в разъёмах. Поэтому до замены проверяют соединения, состояние проводов и остальные компоненты зажигания в последовательности, предусмотренной руководством по обслуживанию скутера.

Особое внимание стоит уделить колодке подключения. Ослабленные, загрязнённые или окисленные контакты способны нарушить передачу сигнала и создавать симптомы неисправного блока. Если проводка и связанные компоненты исправны, установка заведомо подходящего коммутатора помогает восстановить штатное управление искрообразованием.

Что проверить при подборе

• Обозначение скутера: исполнение заявлено для Honda DIO AF36 и DIO AF35 ST.
• Форма разъёма: колодка должна совпадать с ответной частью штатной проводки без переделки контактов.
• Расположение контактов: сравните их количество и схему размещения со снятым блоком, поскольку у Honda DIO AF35 встречаются разные варианты подключения в зависимости от версии и периода выпуска.
• Корпус и посадка: сопоставьте габариты, ориентацию разъёма и способ размещения детали на скутере.
• Исполнение системы: обычный коммутатор следует подбирать именно под штатную конфигурацию зажигания, а не только по общему названию семейства DIO.

Совпадение одного обозначения AF35 без проверки версии недостаточно. Для DIO AF35 ST ориентируйтесь одновременно на модельное исполнение, конфигурацию разъёма и проводку конкретного скутера. Не подключайте колодку с усилием и не меняйте расположение проводов без схемы: внешне близкие модули могут иметь различную распиновку.

Установка и первичная проверка

Работы выполняют при выключенном зажигании. Разъём отсоединяют за корпус колодки, не натягивая провода, затем осматривают контакты и подключают новый модуль до полной фиксации. Корпус размещают так же, как прежний коммутатор, без натяжения жгута и давления со стороны соседних деталей. Подключение или отключение разъёма при включённом зажигании недопустимо: возникающее перенапряжение может повредить электронный блок.

После монтажа проверяют запуск двигателя, устойчивость работы и отсутствие самопроизвольного пропадания искры. Если неисправность сохранилась, диагностику продолжают по всей системе зажигания, а не заменяют компоненты поочерёдно без измерений. Коммутатор BM подходит для ремонта Honda DIO AF36 / AF35 ST при полном совпадении модели, разъёма и схемы подключения со штатной деталью.
