CDI-коммутатор Honda DIO AF35 JIANXING, 4+2 контакта

CDI-коммутатор Honda DIO AF35 JIANXING

Коммутатор предназначен для системы зажигания двухтактного скутера Honda DIO AF35. Модуль принимает управляющий импульс от датчика и в нужный момент передает команду катушке зажигания, чтобы на свече образовалась искра. От его работы непосредственно зависят запуск двигателя и стабильное искрообразование во время поездки. Деталь подходит для ремонта штатной системы без перехода на коммутаторы другого назначения.

Назначение и исполнение

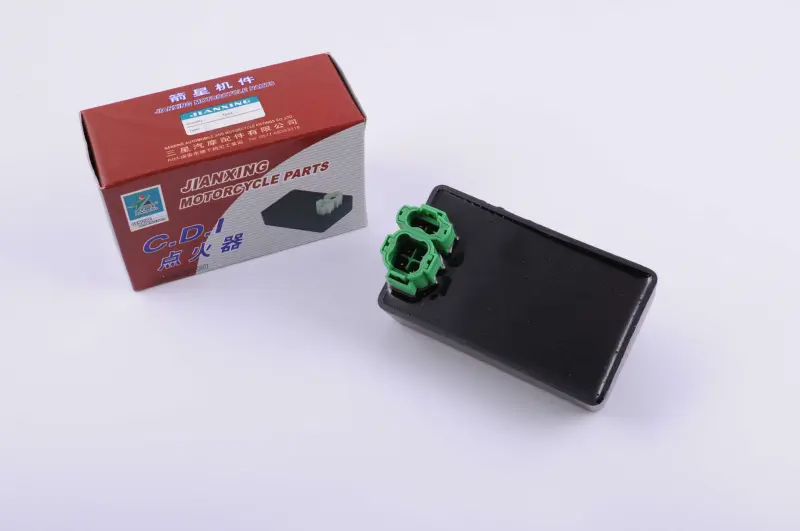

JIANXING выполнен в закрытом черном прямоугольном корпусе и оснащен двумя зелеными разъемами конфигурации 4+2 контакта. Такое расположение колодок служит одним из главных критериев подбора. Коммутаторы для разных выпусков и модификаций Honda DIO AF35 могут отличаться числом контактов, их расположением и распиновкой, поэтому одного совпадения названия модели скутера недостаточно.

В системе CDI момент искрообразования связан с сигналом импульсного датчика. Коммутатор обрабатывает этот сигнал и управляет катушкой зажигания. Если модуль неисправен, двигатель может не запускаться из-за отсутствия искры или работать с перебоями. Однако похожие признаки также возникают при неполадках свечи, катушки, датчика, замка зажигания, аккумулятора, проводки либо контактных соединений. Замену коммутатора выполняют после последовательной проверки этих компонентов.

Как проверить совместимость

Перед заказом сравните старую деталь с этой моделью по форме корпуса, количеству разъемов и схеме контактных гнезд. У представленного коммутатора две отдельные колодки на четыре и два контакта. Ответные фишки жгута должны подходить без подрезания корпуса, принудительного изгиба контактов и случайной перестановки проводов.

• Модель скутера: Honda DIO AF35.
• Тип детали: электронный CDI-коммутатор зажигания.
• Конфигурация подключения: два разъема, 4+2 контакта.
• Производитель: JIANXING.
• Условие эксплуатации: система должна работать с исправным аккумулятором; использование без него для этой модели не предусмотрено.

Особое внимание требуется, если на снятом модуле установлена единая пяти- или шестиконтактная колодка либо разъемы внешне похожи, но имеют другое расположение задействованных контактов. Варианты CDI для семейства DIO не следует выбирать только по общему числу выводов. Неверная распиновка не исправляется простым совпадением корпуса, поэтому подключение необходимо сверять со схемой конкретного скутера.

Установка и проверка после замены

Монтаж выполняют при выключенном зажигании. Разъемы и контакты жгута предварительно проверяют на окисление, загрязнение, ослабление и повреждение проводов. Колодки должны входить ровно и фиксироваться без чрезмерного усилия. Коммутатор размещают на штатном месте так, чтобы проводка не натягивалась, не перегибалась у фишек и не касалась горячих либо подвижных деталей скутера.

Если разъемы старого и нового модулей различаются, нельзя переставлять провода наугад. Назначение каждого контакта сверяют по электросхеме соответствующей версии Honda DIO AF35. После монтажа проверяют наличие искры, запуск и устойчивость работы двигателя. При сохранении неисправности диагностику продолжают по катушке зажигания, импульсному датчику, свече, питанию и соединениям жгута.

Этот CDI-коммутатор рационально выбирать для Honda DIO AF35 с подключением 4+2 контакта, когда результаты диагностики указывают на неисправность прежнего модуля. Точное совпадение разъемов и распиновки позволяет установить деталь в предусмотренную конфигурацию системы зажигания и избежать ошибочного подключения.
