Коммутатор предназначен для системы зажигания двухтактных скутеров Honda DIO AF35. Он обрабатывает импульс от датчика положения и в нужный момент передаёт управляющий сигнал на катушку зажигания, благодаря чему на свече формируется искра. Деталь подходит для ремонта штатной системы, когда установленный блок повреждён либо диагностика указывает на неисправность CDI.

Назначение коммутатора

CDI-блок участвует в электронном управлении моментом зажигания. Вместе с ним в системе работают импульсный датчик, катушка зажигания, свеча, замок зажигания, проводка и другие связанные компоненты. Поэтому отсутствие искры, затруднённый запуск или нестабильная работа двигателя не всегда означают неисправность самого коммутатора. Перед заменой следует проверить свечу, высоковольтную часть, состояние аккумулятора, соединения проводки и надёжность контактов в разъёмах.

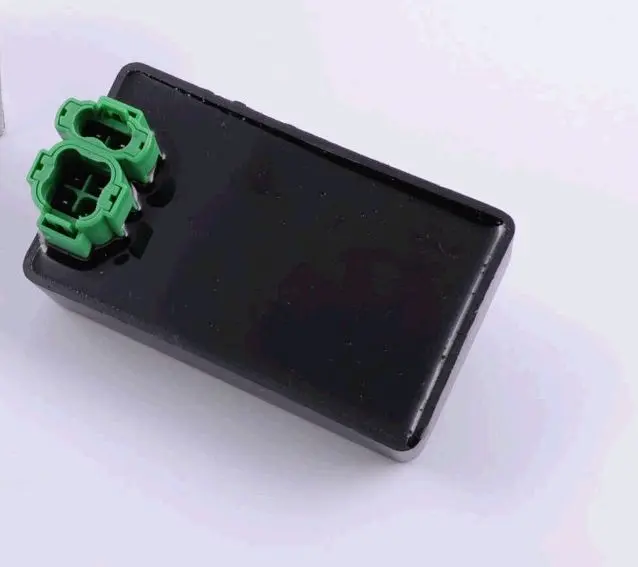

Модель AUTOTEC выполнена в закрытом чёрном прямоугольном корпусе. Для подключения предусмотрены две отдельные зелёные разъёмные колодки. Такое исполнение необходимо учитывать при подборе: совпадение только названия Honda DIO AF35 недостаточно, поскольку на скутерах этой серии встречаются разные варианты CDI, отличающиеся источником питания, количеством задействованных контактов и схемой подключения.

Как правильно подобрать деталь

Перед заказом сравните новый блок со снятым коммутатором и ответной частью жгута. Должны совпадать форма колодок, расположение направляющих, число и позиции фактически задействованных контактов, а также схема проводки конкретной модификации скутера. Не следует ориентироваться лишь на наружные размеры корпуса: одинаковые по форме блоки могут иметь другую распиновку и не быть взаимозаменяемыми.

• Модель техники: основной ориентир — Honda DIO с обозначением рамы AF35.
• Тип двигателя: товар относится к системе зажигания двухтактного скутера класса 50 см³.
• Разъёмы: корпус оснащён двумя раздельными колодками; их геометрию и расположение контактов нужно сопоставить со штатным подключением.
• Схема питания: для AF35 применялись неодинаковые варианты CDI, поэтому перед установкой требуется проверить схему именно своего скутера.
• Состояние проводки: окисление, ослабленные клеммы, повреждённая изоляция или плохое соединение массы могут создавать симптомы, похожие на отказ коммутатора.

Установка и проверка

Работы выполняют при выключенном зажигании. Разъёмы отсоединяют за корпус колодки, не натягивая провода, после чего осматривают клеммы и очищают место установки от загрязнений. Новый коммутатор подключают без усилия и перекоса: направляющие обеих колодок должны войти в ответные разъёмы в правильном положении. Перестановку контактов или переделку жгута допустимо выполнять только по проверенной схеме конкретной модификации.

После монтажа блок необходимо надёжно разместить на штатном месте, чтобы провода не натягивались и не касались горячих либо подвижных деталей. Затем проверяют запуск двигателя и устойчивость его работы. Если искра не появилась, диагностику продолжают по всей системе зажигания, включая питание, импульсный датчик, катушку, свечу и соединения. Такой порядок помогает избежать замены исправной детали и повреждения нового CDI из-за неверного подключения.

Коммутатор AUTOTEC стоит выбирать для Honda DIO AF35 при полном совпадении разъёмного исполнения и схемы проводки со скутером. Точная проверка перед монтажом особенно важна для этой серии, поскольку внешне близкие блоки могут рассчитаться на разные варианты системы зажигания.
