Коммутатор CDI Honda DIO AF34 JIANXING, разъёмы 4+2

Коммутатор CDI JIANXING для Honda DIO AF34

Коммутатор предназначен для системы зажигания двухтактного скутера Honda DIO AF34. Модуль принимает управляющий импульс и в нужный момент передаёт сигнал на катушку зажигания, обеспечивая образование искры на свече. Деталь подходит для ремонта штатной системы без перехода на гоночную или программируемую конфигурацию.

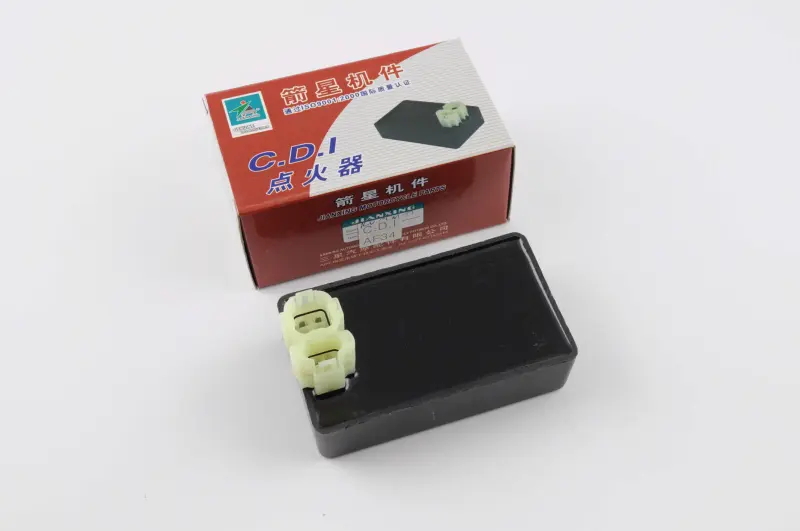

Эта версия JIANXING выполнена в чёрном прямоугольном корпусе и оснащена двумя колодками на 4 и 2 контакта. Такая схема подключения является ключевым критерием выбора: в семействе Honda Live DIO встречаются коммутаторы с другой конфигурацией разъёмов, поэтому одного обозначения AF34 недостаточно. Перед заказом необходимо сопоставить количество контактов, форму обеих колодок, расположение направляющих и фиксаторов с установленной деталью.

Назначение и признаки неисправности

CDI участвует в формировании момента искрообразования и взаимодействует с датчиком импульса, катушкой зажигания, свечой и проводкой скутера. Неисправность модуля может сопровождаться отсутствием искры, затруднённым запуском, внезапной остановкой двигателя или нестабильной работой. Однако похожие симптомы возникают при повреждении свечи, колпачка, высоковольтного провода, катушки, датчика либо контактов проводки. Поэтому замену коммутатора целесообразно выполнять после проверки связанных компонентов и соединений.

Если двигатель не запускается, сначала проверяют состояние разъёмов, плотность посадки контактов и отсутствие окисления или повреждения проводов. Новый модуль не устранит неисправность, вызванную обрывом проводки либо дефектом катушки. Последовательная диагностика помогает не менять исправную деталь и сразу найти причину отсутствия искры.

Что проверить при подборе

• Модель скутера: Honda DIO с обозначением AF34.
• Тип двигателя: двухтактная версия, для которой применяется CDI соответствующей конфигурации.
• Подключение: две отдельные колодки 4P и 2P, суммарно шесть контактных позиций.
• Форма соединителей: геометрия корпуса, направляющие и защёлки должны совпадать со штатными фишками.
• Исполнение: обычный коммутатор JIANXING; заявлений о регулировке, программировании или снятии ограничителя для этой позиции нет.

Особенно внимательно сверяйте разъёмы, если скутер ранее ремонтировали или меняли проводку. Для разных лет и модификаций Live DIO AF34 применялись несовпадающие варианты CDI: встречаются исполнения 4+2, цельные шестиконтактные колодки и разъёмы с иным числом задействованных контактов. Подключать неподходящий модуль перестановкой проводов без корректной схемы не следует.

Установка и проверка после замены

Коммутатор устанавливают в штатном месте и подключают к соответствующим колодкам без усилия и переделки фиксаторов. Контакты должны входить ровно, а защёлки — удерживать соединение при вибрации. Нельзя ориентироваться только на внешнее сходство корпуса: одинаковые по размеру CDI могут отличаться распиновкой и назначением выводов.

После монтажа проверяют запуск, устойчивость холостого хода и реакцию двигателя на изменение оборотов. Если искра не появилась либо работа мотора осталась нестабильной, диагностику продолжают по остальным компонентам зажигания и проводке. Коммутатор JIANXING с разъёмами 4+2 следует выбирать именно как совместимую по подключению деталь для конкретной версии Honda DIO AF34.
