Переходник SDS-Max/SDS-Plus

Переходник SDS-Max/SDS-Plus служит для соединения перфоратора и оснастки с разными системами крепления. Он устанавливается между патроном инструмента и хвостовиком насадки, передавая движение через дополнительное соединение. Такой адаптер нужен, когда крепления инструмента и выбранной оснастки не совпадают, а их совместное применение допускается инструкциями по эксплуатации.

Устройство и назначение

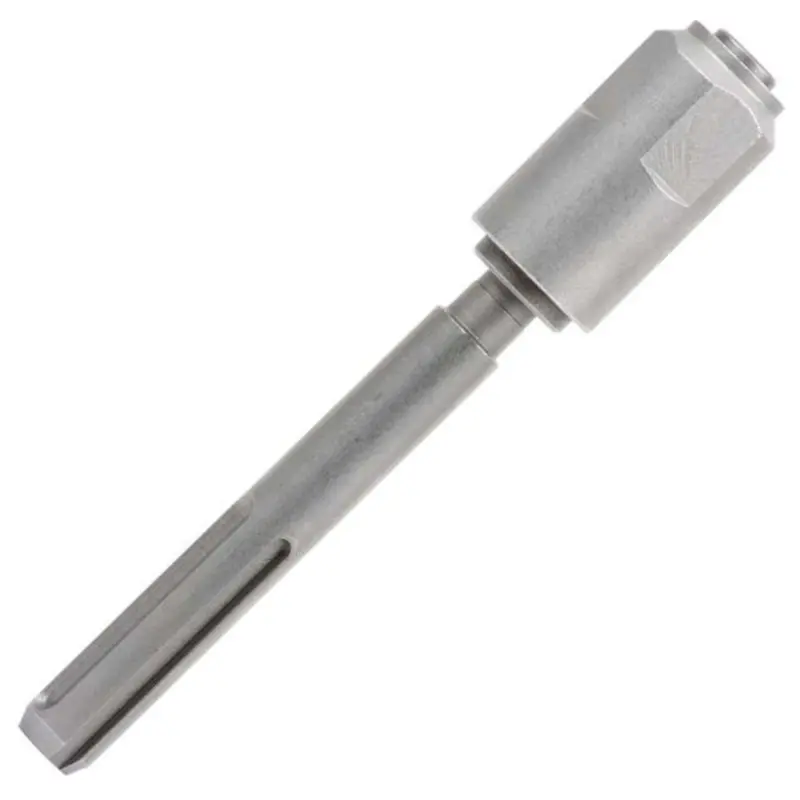

У переходника удлинённый хвостовик с продольными пазами и более широкий цилиндрический корпус на противоположном конце. На корпусе есть плоские грани. При подборе имеют значение обе стороны соединения: одна должна правильно устанавливаться в патрон перфоратора, другая — принимать и удерживать насадку. SDS-Max и SDS-Plus обозначают разные системы крепления; одинакового назначения инструмента недостаточно для их прямого соединения.

Адаптер позволяет согласовать крепления, но сам по себе не меняет допустимые нагрузки на бур или другую насадку. Дополнительное соединение увеличивает общую длину сборки, поэтому при работе возле препятствий и в ограниченном пространстве нужно учитывать вылет оснастки. Режим перфоратора выбирают по требованиям к установленной насадке и переходнику.

Что сверить при подборе

Проверьте обозначение патрона инструмента и тип хвостовика оснастки. Уточните направление перехода: какой конец входит в перфоратор и какое крепление принимает насадку. Если заменяете старый адаптер, сопоставьте форму и расположение пазов, посадочные участки, длину хвостовика и устройство фиксации. Внешнее сходство корпуса не заменяет проверки посадки.

Учитывайте допустимые режимы работы и ограничения инструмента: наличие подходящего соединения ещё не означает, что любую насадку можно использовать с любой нагрузкой. Ошибка подбора может привести к неполному защёлкиванию, биению, заеданию при извлечении или повреждению крепления. Не подгоняйте хвостовик стачиванием и не забивайте его в патрон.

Когда требуется замена

Повод проверить переходник — появившееся биение, затруднённая установка насадки, самопроизвольное освобождение крепления или заметное увеличение поперечного люфта. Осмотрите пазы и посадочные поверхности: задиры, замятые кромки, трещины и деформация мешают правильной фиксации. Небольшой продольный ход, предусмотренный системой SDS, сам по себе не означает поломку.

Пыль в соединении, работа с перекосом и повреждённый хвостовик оснастки ускоряют износ сопряжённых поверхностей. Вместе с адаптером стоит проверить патрон, его пылезащитные детали и хвостовик насадки. Если причина люфта находится в патроне, замена одного переходника её не устранит.

Установка и проверка

Отключите инструмент от питания или снимите аккумулятор. Удалите загрязнения с хвостовика и доступных посадочных поверхностей; смазку применяйте по инструкции инструмента и оснастки. Установите переходник до срабатывания фиксатора, затем закрепите насадку. Лёгким вытягиванием проверьте удержание каждого соединения. Перед нагрузкой убедитесь, что сборка не заедает и не имеет выраженного поперечного люфта. При необычном биении или ослаблении фиксации остановите работу и проверьте посадку.
