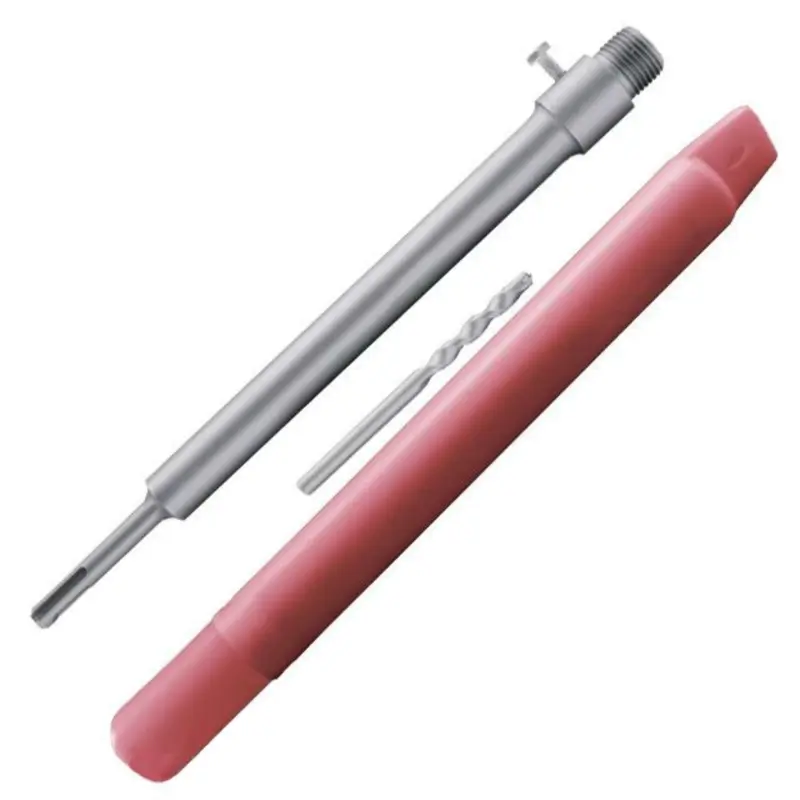

Переходник SDS Plus 100 мм для коронок по бетону

Переходник SDS Plus 100 мм для коронок по бетону соединяет коронку с патроном перфоратора и передаёт ей вращение. Он нужен при сборке оснастки для выполнения круглых отверстий, а также при замене повреждённого держателя. От состояния переходника зависит, насколько ровно коронка идёт в материале: изогнутый стержень или изношенное соединение вызывают биение и мешают удерживать направление сверления.

Устройство и назначение

Со стороны инструмента расположен хвостовик SDS Plus с продольными пазами для установки и фиксации в соответствующем патроне. С противоположной стороны находится наружная резьба для присоединения коронки. У головки предусмотрен боковой винт. При подборе оснастки учитывают оба соединения: обозначение SDS Plus относится к хвостовику и само по себе не определяет резьбу коронки.

Центрирующее сверло в такой сборке помогает задать положение отверстия в начале работы, пока режущая кромка коронки ещё не вошла в материал. Его посадка и фиксация должны соответствовать держателю. Неправильно закреплённое сверло смещается при нагрузке, поэтому состояние крепления проверяют вместе с переходником.

Что сверить при подборе

Сопоставьте обозначение 100 мм с размером заменяемого переходника и нужным вылетом оснастки. Излишний вылет усложняет удержание инструмента, а недостаточный может ограничить доступ к месту сверления. Размер переходника не равен глубине получаемого отверстия: она также зависит от конструкции коронки и условий работы.

• Проверьте тип патрона: хвостовик должен устанавливаться в крепление SDS Plus.
• Сравните диаметр и шаг резьбы со снятым держателем и резьбовым гнездом коронки.
• Сверьте посадку центрирующего сверла, способ его удержания и положение крепёжного винта.
• Убедитесь, что коронка садится на переходник без перекоса и упирается так, как предусмотрено её конструкцией.

Когда переходник меняют

Поводом для замены служат погнутый стержень, трещины, повреждённая резьба и сильная выработка пазов хвостовика. На неисправность могут указывать заметное биение коронки или повторное ослабление соединения. При этом небольшой продольный ход хвостовика в патроне SDS Plus связан с устройством крепления; его не стоит путать с поперечным люфтом из-за износа.

Одновременно осмотрите ответную резьбу коронки, центрирующее сверло и фиксирующий винт. Если сопрягаемая деталь повреждена, замена одного переходника может не устранить перекос или ненадёжное крепление. Забитые пазы и грязная резьба тоже мешают правильной посадке, поэтому сначала очистите соединения.

Установка и проверка

Отключите инструмент от питания или снимите аккумулятор. Соберите переходник с подходящей коронкой по инструкции к оснастке, начиная навинчивание от руки: резьба должна заходить ровно, без закусывания. Установите и закрепите центрирующее сверло, если оно предусмотрено сборкой. Затем вставьте хвостовик в патрон до фиксации и проверьте удержание лёгким вытягиванием.

Режим сверления выбирайте по требованиям коронки и инструмента: крепление SDS Plus само по себе не разрешает работу с ударом. При пробном запуске убедитесь, что оснастка вращается без заметного биения. Если соединение ослабевает или коронка уходит в сторону, остановите работу и проверьте посадку. Попытка компенсировать неправильный подбор сильным нажимом повреждает крепления и ухудшает точность отверстия.
