Переходник SDS Plus 200 мм для коронок по бетону

Переходник SDS Plus 200 мм соединяет перфоратор с коронкой по бетону и передаёт ей вращение. Он нужен для работы коронкой с подходящим резьбовым креплением: хвостовик устанавливается в патрон инструмента, а коронка накручивается на противоположный конец. Переходник используют при сборке оснастки или вместо держателя с повреждённой резьбой, изношенным хвостовиком либо деформированным корпусом.

Устройство и назначение

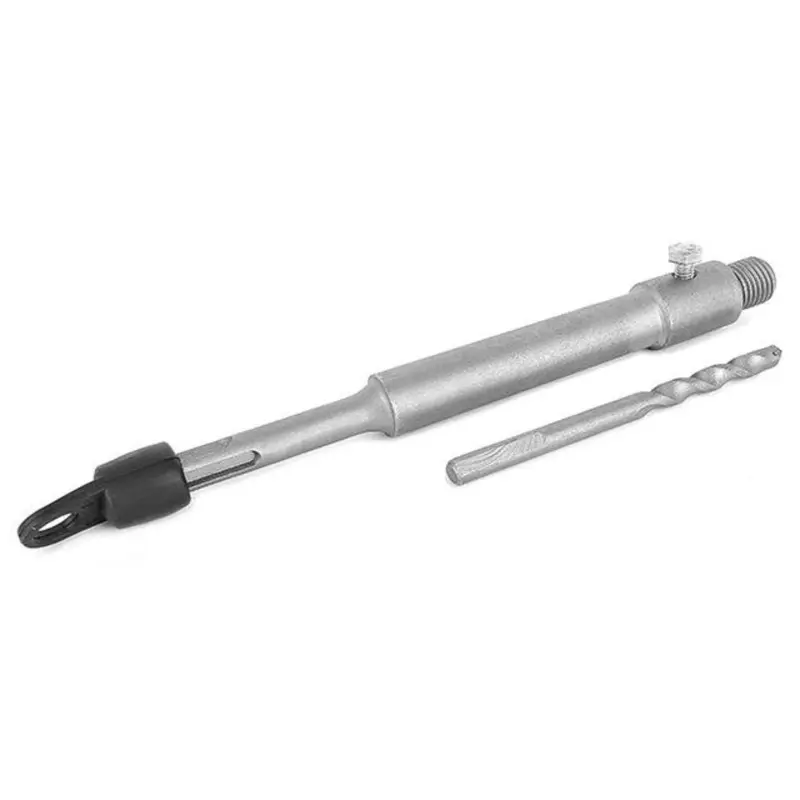

Со стороны перфоратора расположен хвостовик SDS Plus с продольными пазами, со стороны коронки — наружная резьба. Обозначение SDS Plus относится к системе крепления в патроне и не определяет размер резьбы коронки. На корпусе возле резьбового конца предусмотрен боковой винт для фиксации центрирующего сверла. Сверло помогает задать положение отверстия при начале сверления, пока режущая кромка коронки ещё не вошла в материал.

Длина переходника — 200 мм. Её учитывают при подборе оснастки по вылету и при оценке свободного места для работы. Эта величина сама по себе не задаёт глубину получаемого отверстия: она зависит также от конструкции коронки и условий доступа к поверхности. Чем дальше коронка находится от патрона, тем внимательнее нужно следить за перекосом и боковой нагрузкой на держатель.

Что сверить при подборе

Проверьте тип патрона перфоратора, размер и шаг резьбы на коронке, а также форму её посадочной части. Резьбовое соединение должно собираться без перекоса и принудительной затяжки. Если заменяете старый переходник, сравните длину, хвостовик и резьбовой конец со снятой деталью. Одного совпадения общей формы недостаточно: неподходящая резьба может начать закручиваться, но не обеспечить правильную посадку.

Отдельно сверьте посадочный диаметр и форму хвостовика центрирующего сверла, способ его закрепления и вылет относительно края коронки. Винт должен удерживать сверло в предусмотренном для этого месте. Режим работы выбирают по требованиям коронки и перфоратора: наличие хвостовика SDS Plus само по себе не означает, что любую установленную коронку можно использовать с ударом.

Когда менять и как установить

Повод осмотреть переходник — заметное биение коронки, повторное ослабление крепления, повреждённые витки резьбы или затруднённая фиксация хвостовика в патроне. Причиной могут быть боковые усилия, заклинивание коронки и работа с неплотно собранным соединением. При проверке учитывайте, что хвостовик SDS Plus допускает продольное перемещение в патроне; само по себе оно не указывает на износ. Одновременно осмотрите ответную резьбу коронки, центрирующее сверло и его крепёжный винт.

Устанавливайте оснастку при отключённом питании инструмента. Очистите хвостовик и резьбу от пыли и остатков материала, проверьте отсутствие трещин и деформации. Соберите коронку с держателем по инструкции к оснастке, закрепите центрирующее сверло и зафиксируйте хвостовик в патроне. Проверьте удержание переходника и соосность сборки. Перекос, повреждённая резьба или плохо закреплённое сверло приводят к биению, смещению начала отверстия и повышенной нагрузке на крепления; затяжкой с чрезмерным усилием такие дефекты не устраняют.
