Паяльник импульсный с трансформатором 175 Вт, 230 В

Импульсный паяльник с трансформатором мощностью 175 Вт рассчитан на питание 230 В. Его используют для пайки проводов, выводов и контактных соединений при ремонте проводки и небольших электротехнических работах. Припой соединяет подготовленные поверхности, а жало передаёт им тепло. При выборе такого инструмента учитывают размер места пайки, доступ к нему и чувствительность соседней изоляции к нагреву.

Конструкция и работа

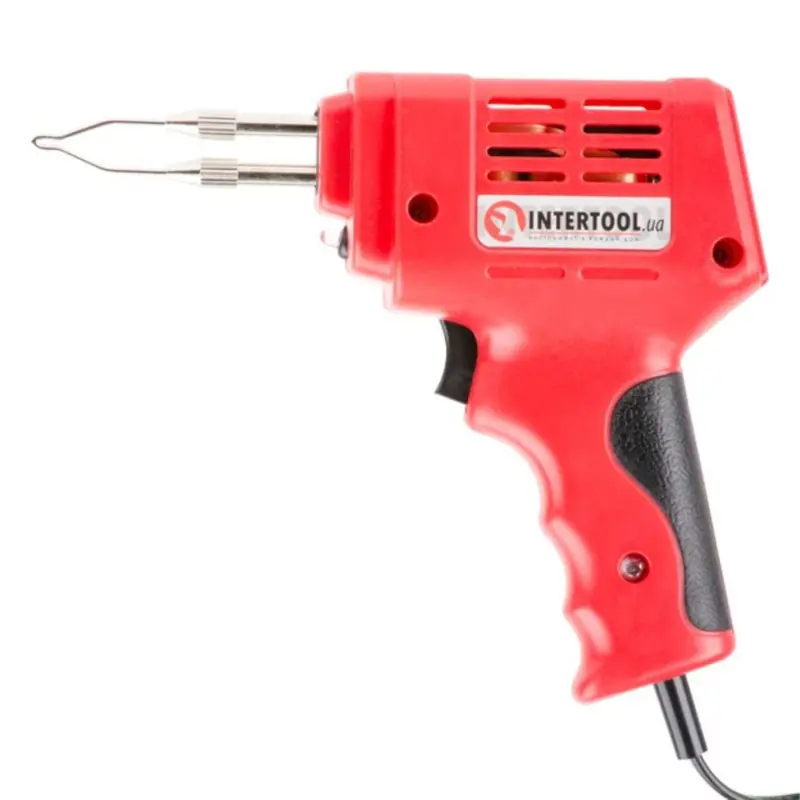

Паяльник выполнен в форме пистолета: красный корпус, рукоятка с чёрной вставкой и курковая кнопка под указательный палец. Петлеобразное жало установлено на двух выступающих держателях, сетевой шнур выходит снизу рукоятки. На корпусе есть вентиляционные прорези и обозначение INTERTOOL. Такая компоновка позволяет направлять жало к соединению, удерживая инструмент за рукоятку.

В трансформаторном паяльнике нагрев создаётся током, проходящим через жало. Импульсный принцип рассчитан на включение нагрева на время выполнения пайки с перерывами между включениями. Допустимую продолжительность нажатия и паузы выбирают по инструкции к инструменту: длительное удержание кнопки способно перегреть паяльник. Вентиляционные прорези во время работы оставляют открытыми.

Как подобрать под задачу

Мощность 175 Вт сама по себе не определяет пригодность для любого соединения. Для тонкого вывода и массивной клеммы нужны разные условия прогрева. Сопоставьте форму жала с площадью контакта: оно должно касаться места пайки, не задевая соседние проводники и детали. Для чувствительных электронных компонентов отдельно проверяют требования к температуре и типу паяльного оборудования. Избыточный нагрев может повредить изоляцию или отслоить контактную площадку.

При подборе запасного жала сверяют его форму, расстояние между креплениями, сечение и способ фиксации со снятым жалом и требованиями инструмента. Внешнего сходства недостаточно: неподходящее жало может плохо закрепляться и нагреваться неправильно. Питание рабочего места должно соответствовать напряжению 230 В. Припой и флюс подбирают под соединяемые металлы и назначение соединения; средство, подходящее для одной работы, может оставлять нежелательные остатки при другой.

Подготовка и уход

Перед включением осматривают шнур, корпус и крепления жала. Трещины, повреждённая изоляция, разболтанные держатели или заедающая кнопка — причины прекратить использование до устранения неисправности. Поверхности для пайки очищают, проводники заранее фиксируют. Прогревают само место соединения, чтобы припой смачивал его, а не оставался отдельной каплей на жале. После пайки соединение удерживают неподвижно до затвердевания припоя.

Истощение или разрыв петли, деформация и нестабильный нагрев требуют проверки жала и его креплений. Замену выполняют только после отключения вилки от сети и полного остывания инструмента. Снимают старое жало, осматривают посадочные места, устанавливают подходящее новое и закрепляют его по инструкции. Плохой контакт в держателях может вызывать местный перегрев. После работы паяльник оставляют остывать на термостойкой подставке, не допуская касания горячего жала со шнуром.
