Паяльник импульсный с трансформатором INTERTOOL 100 Вт, 230 В

Для пайки проводов и контактов

Импульсный паяльник INTERTOOL с трансформатором мощностью 100 Вт рассчитан на питание от сети 230 В. Он нужен для соединения подготовленных проводов и контактов припоем: при изготовлении проводных соединений, замене разъёмов с паяными выводами и восстановлении мест пайки. При выборе учитывают размер соединения и доступ к нему: петлевое жало должно подходить к месту работы, не задевая соседние контакты и изоляцию.

Конструкция и управление

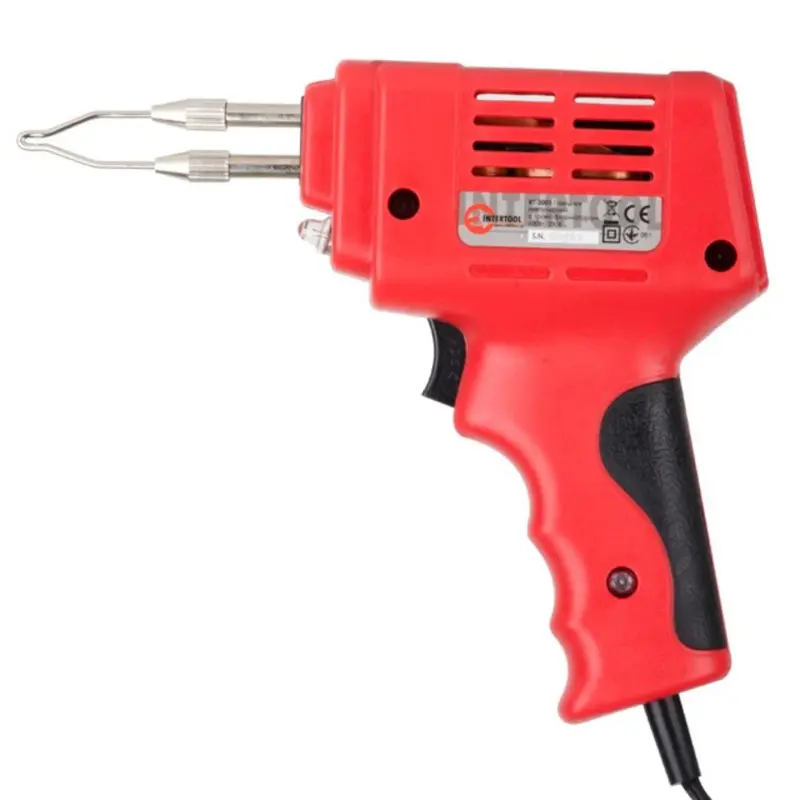

Паяльник выполнен в форме пистолета: красный корпус с вентиляционными прорезями, рукоятка с чёрной накладкой и курок под указательный палец. Сетевой кабель выходит снизу рукоятки. Спереди расположено петлевое жало, оба конца которого закреплены в отдельных держателях. Такая форма позволяет подводить рабочую часть к соединению, удерживая инструмент за рукоятку.

Трансформаторный импульсный паяльник используют с включением нагрева на время работы с соединением. Допустимую продолжительность нажатия курка и паузы между включениями сверяют с инструкцией инструмента. Мощность 100 Вт сама по себе не определяет температуру жала и пригодность для чувствительных электронных компонентов. На корпусе нанесены обозначения INTERTOOL и CE; при подборе жала ориентируются на его форму и крепление.

Что учесть при подборе

Сначала определяют характер пайки. Для провода, массивного вывода и небольшой контактной площадки требуется разное количество тепла. Если соединение отводит тепло быстрее, чем прогревается, припой плохо растекается. Слишком длительный нагрев, напротив, может повредить изоляцию, корпус разъёма или отслоить площадку платы. Для мелкой электроники учитывают требования компонентов к температуре и к паяльному инструменту.

При замене изношенного жала сравнивают расстояние между держателями, форму петли, длину выступающей части и способ фиксации концов. Неподходящее жало может не закрепиться или оказаться неудобным в тесном месте. Припой и флюс подбирают под соединяемые поверхности и условия дальнейшего использования; остатки флюса удаляют способом, предусмотренным для выбранного состава.

Подготовка и работа

Соединяемые провода или контакты обесточивают, очищают и фиксируют так, чтобы они не смещались при остывании припоя. До подключения паяльника проверяют целостность кабеля, корпуса и крепление жала. Провод питания располагают вне зоны нагрева, а для горячего инструмента готовят термостойкую подставку. Вентиляционные прорези оставляют открытыми.

Тепло подводят к самому соединению, чтобы припой смачивал подготовленные поверхности. После завершения нагрева детали удерживают неподвижно до затвердевания припоя. Затем проверяют, нет ли перемычек между соседними контактами, и восстанавливают изоляцию проводов. Если соединение подвергается натяжению или вибрации, предусматривают механическое крепление, чтобы нагрузка не приходилась только на пайку.

Когда требуется обслуживание

Повод осмотреть жало — заметное истончение петли, прогар, деформация или ухудшение нагрева. Перед его заменой паяльник отключают от розетки и дают полностью остыть. Одновременно проверяют держатели и контактные поверхности: ослабленное крепление мешает нормальной работе. При повреждении кабеля, трещинах корпуса или неисправном курке использование прекращают до ремонта.
