Коммутатор CDI 4T GY6 50, оранжевый

Коммутатор CDI для четырёхтактного двигателя GY6 50

Коммутатор предназначен для системы зажигания скутеров и мопедов с четырёхтактным двигателем семейства GY6 объёмом 50 см³. Деталь обрабатывает сигнал импульсного датчика и управляет передачей импульса на катушку зажигания, чтобы искра на свече возникала в требуемый момент. Исправная работа CDI необходима для запуска двигателя и устойчивого зажигания топливной смеси во всём диапазоне оборотов.

Назначение и принцип работы

В системе GY6 коммутатор взаимодействует с генератором, импульсным датчиком, катушкой зажигания, свечой и проводкой скутера. Сигнал от датчика сообщает положение ротора, после чего CDI формирует управляющий импульс для катушки. Сама катушка повышает напряжение и подаёт его на свечу. Электронное управление моментом искрообразования встроено в коммутатор, поэтому отдельная механическая регулировка угла опережения для этого блока не предусмотрена.

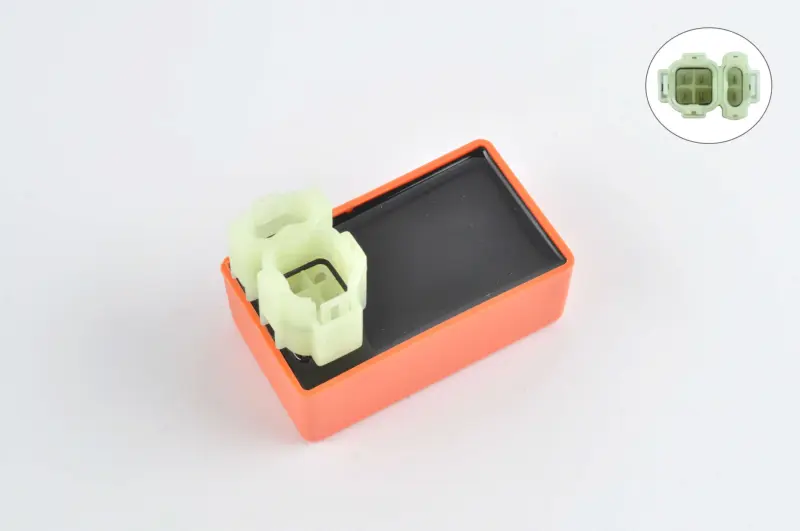

Модель выполнена в прямоугольном оранжевом корпусе с чёрной верхней заливкой. Подключение организовано через две раздельные колодки в конфигурации 4+2 контакта. Такое исполнение удобно сопоставлять со штатной деталью до разборки скутера: должны совпасть количество контактов, расположение колодок, форма направляющих и схема проводки.

Совместимость и подбор

Коммутатор рассчитан на GY6 50 4T и применяется с двигателями 139QMA, 1P39QMA, 139QMB и 1P39QMB. Одного обозначения GY6 для уверенного выбора недостаточно, поскольку на технике этого семейства встречаются разные варианты питания CDI и распиновки. Перед установкой следует проверить код двигателя, тип штатного коммутатора, конфигурацию разъёмов и назначение проводов по схеме конкретного скутера.

• Тип детали: электронный коммутатор зажигания CDI.
• Назначение: управление моментом передачи импульса на катушку зажигания.
• Двигатель: четырёхтактный GY6 объёмом 50 см³.
• Совместимые обозначения: 139QMA, 1P39QMA, 139QMB, 1P39QMB.
• Подключение: две колодки, расположение контактов 4+2.
• Исполнение корпуса: оранжевый прямоугольный блок с чёрной верхней заливкой.

Цвет корпуса служит дополнительным ориентиром, но не определяет распиновку, характеристики или способ питания. Особенно важно не выбирать CDI только по числу контактов: внешне близкие блоки могут предназначаться для разных схем. Надёжный подбор выполняют по параметрам снятого коммутатора, электрической схеме техники и обозначению установленного двигателя.

Когда требуется проверка коммутатора

Диагностика CDI актуальна, если двигатель не запускается из-за отсутствия искры, искрообразование периодически пропадает либо мотор внезапно останавливается. Эти признаки не указывают исключительно на коммутатор. Аналогичное поведение могут вызвать свеча, катушка, импульсный датчик, генератор, выключатель зажигания, повреждённая проводка, плохая масса или неплотный контакт в колодке. Поэтому сначала проверяют соединения и остальные компоненты системы в последовательности, предусмотренной сервисной документацией скутера.

Рекомендации по установке

Монтаж выполняют при выключенном зажигании и отключённом питании. Старый блок отсоединяют за корпуса колодок, не вытягивая их за провода. Контакты осматривают на предмет окисления, загрязнения, ослабления и деформации, а новый коммутатор подключают без перестановки проводов и принудительного разворота разъёмов. Колодки должны войти до полной посадки, после чего проводку размещают без натяжения и контакта с горячими или подвижными деталями.

Корпус CDI следует закрепить в штатном месте и защитить от ударов при сборке облицовки. После монтажа проверяют запуск и стабильность работы двигателя. Если искра не появилась, дальнейшую диагностику продолжают по всей системе зажигания: установка исправного коммутатора не устраняет обрыв проводки, неисправность датчика, катушки или генератора.
