Заклепочник ручной INTERTOOL 215 мм для заклепок 2,4–4,8 мм

Ручной заклепочник INTERTOOL длиной 215 мм предназначен для установки вытяжных заклепок диаметром 2,4; 3,2; 4 и 4,8 мм. Он нужен при соединении листовых деталей, креплении кожухов, накладок и кронштейнов, когда выбран заклепочный способ сборки. Такой крепеж позволяет работать с одной стороны соединения: к обратной стороне не требуется подводить ключ или удерживать гайку.

Устройство и работа

При сжатии рукояток механизм тянет стержень заклепки, а наконечник упирается в ее бортик. Корпус заклепки деформируется с обратной стороны деталей и стягивает их; в конце установки выступающий стержень обрывается. Получается неразъемное соединение: для разборки крепеж придется удалить и затем заменить новым.

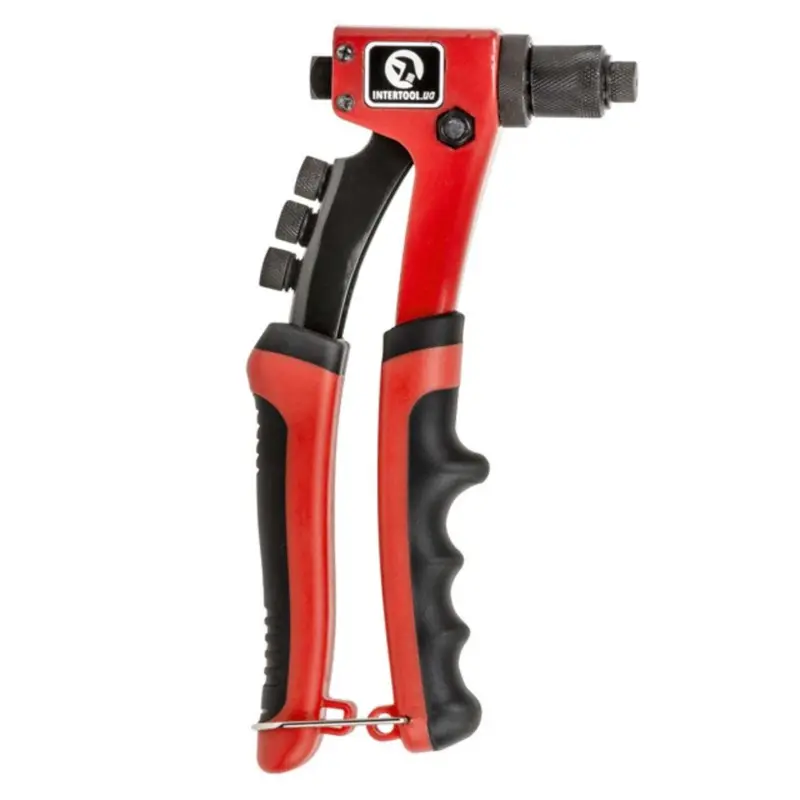

У инструмента красно-черные рукоятки с накладками, на одной из них предусмотрены выемки под пальцы. Сбоку размещены три запасных наконечника, еще один установлен в головке. Такое расположение позволяет держать наконечники рядом с инструментом при переходе между размерами крепежа. Скоба на концах рукояток удерживает их в сомкнутом положении при хранении.

Как подобрать крепеж

Сверяйте диаметр корпуса заклепки с одним из четырех поддерживаемых размеров. Диаметр стержня и диаметр самой заклепки — разные величины: подбирать крепеж только по тому, проходит ли стержень в отверстие наконечника, неправильно. Наконечник должен соответствовать выбранной заклепке и плотно опираться на ее бортик.

Длину заклепки выбирают по общей толщине соединяемых деталей и диапазону захвата крепежа. Слишком короткая заклепка не сформирует полноценную замыкающую головку, а излишняя длина может помешать плотной стяжке. Также учитывайте материал крепежа и допустимое усилие ручного инструмента. Для работы в углублении заранее проверьте доступ к точке крепления: головке нужно место для прямого упора, а рукояткам — для раскрытия.

Порядок установки

Совместите детали, зафиксируйте их от смещения и подготовьте отверстие под выбранный крепеж. Удалите заусенцы и убедитесь, что поверхности прилегают друг к другу. Установите подходящий наконечник, вставьте стержень заклепки в инструмент, а ее корпус — в отверстие до упора бортика. Держите головку прямо относительно крепежа и сжимайте рукоятки, при необходимости повторяя ход до обрыва стержня.

После установки извлеките оставшийся стержень и проверьте соединение: бортик должен прилегать к поверхности, а детали — не смещаться. Перекос инструмента, увеличенное отверстие или неверная длина крепежа могут оставить люфт и привести к разбиванию отверстия при вибрации. При замене старых заклепок осмотрите края отверстий и металл вокруг них: новый крепеж не устранит трещины или вытянутую посадку.

Когда инструменту нужен осмотр

Проскальзывание стержня, затрудненный возврат рукояток и заметный люфт шарнира мешают нормальной работе. Проверьте чистоту наконечника и захватного механизма, удалите обломки стержней. Изношенные захваты или поврежденный наконечник требуют обслуживания либо замены; наращивать рукоятки трубой, чтобы компенсировать неисправность, не стоит. Перед хранением очистите инструмент и сомкните рукоятки скобой.
