Заклепочник ручной цельностальной для заклепок 3,2; 4; 4,8 мм

Ручной цельностальной заклепочник предназначен для установки вытяжных заклепок диаметром 3,2; 4; 4,8 мм. Он нужен для соединения листовых деталей, крепления накладок, кожухов и кронштейнов там, где подходит неразборное заклепочное соединение. Работать с таким крепежом можно с одной стороны: инструмент тянет стержень заклепки, а ее корпус деформируется с обратной стороны деталей и стягивает их между собой.

Конструкция и работа

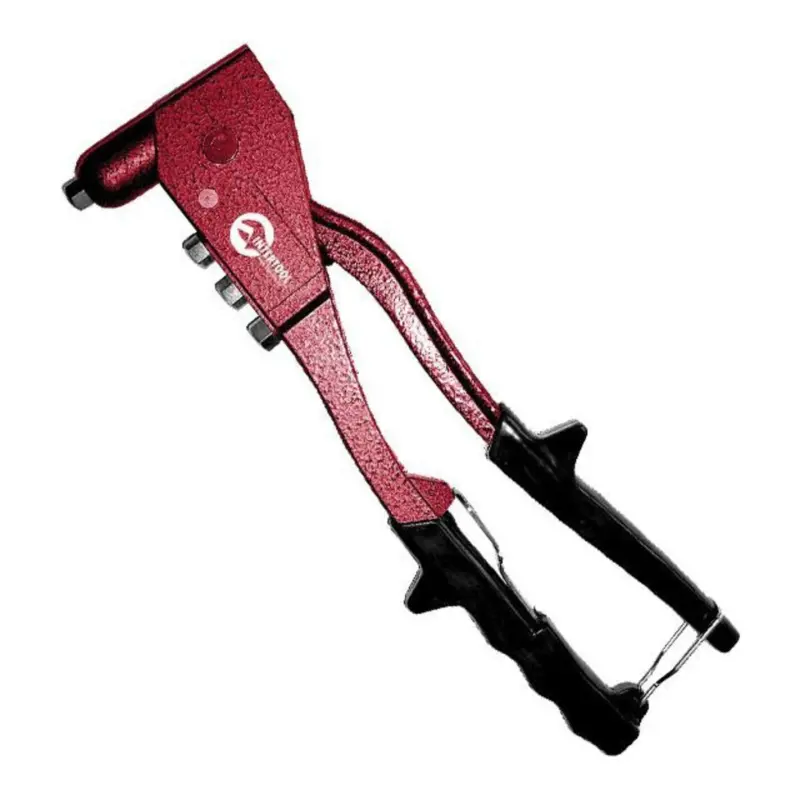

У инструмента две рукоятки с черными накладками, красный корпус и рабочая головка с носиком. На корпусе предусмотрены места для хранения резьбовых насадок, а на концах рукояток — фиксирующая скоба. Насадка направляет стержень заклепки, внутренний захват удерживает его при сжатии рукояток. Усилие передается вручную, поэтому при выборе стоит учитывать не только диаметр крепежа, но и количество соединений, которые предстоит выполнить.

Цельностальное исполнение относится к конструкции инструмента; рукоятки снабжены отдельными накладками для удержания ладонью. Скоба позволяет удерживать рукоятки сведенными при хранении. Перед работой ее освобождают и проверяют свободный ход механизма. Насадки должны быть чистыми, надежно завернутыми и без повреждений отверстия, через которое проходит стержень.

Как подобрать крепеж

Сверяйте диаметр корпуса заклепки с поддерживаемыми размерами инструмента, а насадку подбирайте под ее стержень. Диаметр 3,2; 4 или 4,8 мм обозначает размер заклепки, а не длину крепежа. Длину и диапазон захвата выбирают по суммарной толщине соединяемых деталей. Слишком короткая заклепка не сформирует полноценное замыкание с обратной стороны, а чрезмерно длинная может дать неплотную посадку.

При замене старого крепления сравните диаметр снятой заклепки, состояние отверстия и толщину пакета деталей. Материал крепежа подбирают с учетом соединяемых поверхностей и требуемого усилия вытягивания. Также проверьте доступ к месту соединения: носик должен опираться на головку заклепки прямо, а рукояткам необходимо место для движения. Перекошенный инструмент затрудняет вытягивание стержня и мешает плотно прижать головку.

Порядок установки

Удалите остатки прежнего крепежа, очистите края отверстия от заусенцев и плотно совместите детали. Установите подходящую насадку, введите заклепку в отверстие, а ее стержень — в носик заклепочника. Прижмите инструмент к головке и сжимайте рукоятки, удерживая его по оси стержня. При необходимости повторяйте ход до отрыва стержня, затем извлеките его остаток из инструмента. На готовом соединении проверьте прилегание головки и отсутствие взаимного перемещения деталей.

Что проверять при износе

Проскальзывание стержня, заедание рукояток и повторяющийся неполный захват — повод проверить чистоту механизма, состояние захвата и соответствие насадки. Осмотрите также шарниры, носик и накладки рукояток. Поврежденные насадки заменяют подходящими по резьбе и посадке; изношенный механизм требует обслуживания либо замены инструмента. При ремонте самого соединения ставят новую заклепку и проверяют окружающий металл: разбитое отверстие или трещина не устраняются одним увеличением усилия на рукоятках.
