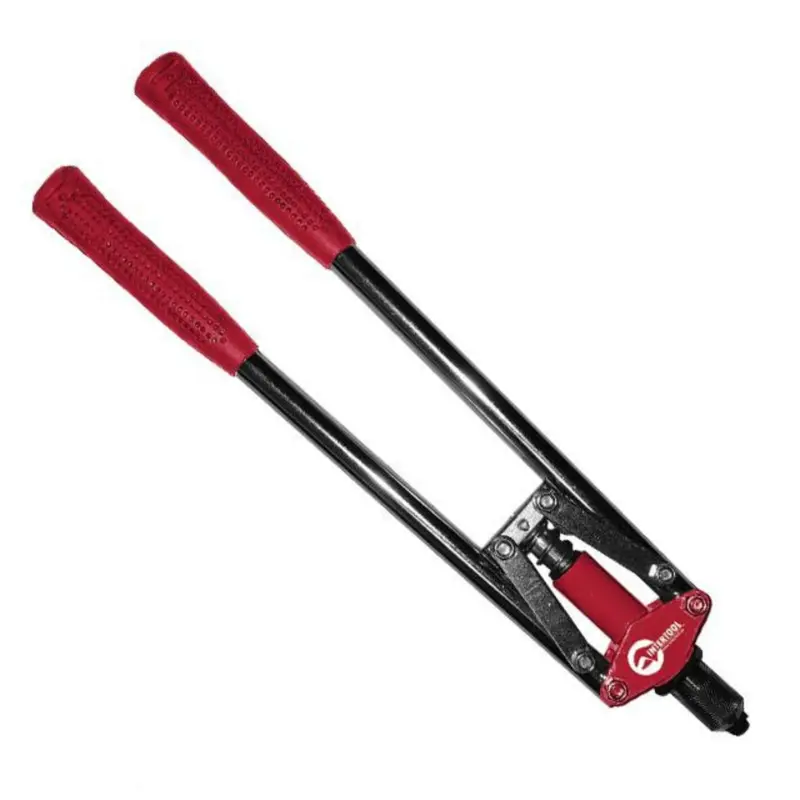

Заклепочник двуручный INTERTOOL с длинными рукоятками

Двуручный заклепочник INTERTOOL предназначен для установки вытяжных заклепок при соединении листовых деталей. Такой крепеж используют там, где нужен неразъемный стык, а подвести инструмент к обратной стороне соединения неудобно. Заклепочник вытягивает стержень заклепки, ее корпус деформируется и стягивает соединяемые части. После завершения осадки выступающий стержень обрывается.

Конструкция и работа

Инструмент имеет две длинные рукоятки, шарнирный рычажный механизм и выступающую рабочую головку. На концах рукояток расположены красные накладки с рельефной поверхностью. Руки работают одновременно: при сведении рычагов усилие передается на захват стержня. Длинные рукоятки помогают создавать тяговое усилие, но для их разведения нужно свободное пространство вокруг места крепления.

Двуручный формат удобен при работе с отдельными заготовками и доступными участками обшивки. В глубокой нише или рядом с выступающей стенкой сначала оценивают, удастся ли поставить головку прямо и полностью развести рукоятки. Если приходится держать инструмент под углом, заклепка может осесть неравномерно, а ее головка — прилечь к поверхности неплотно.

Как подобрать инструмент и крепеж

Основные ориентиры — тип заклепок, диаметр их корпуса, материал и толщина пакета соединяемых деталей. Допустимый крепеж сверяют с характеристиками инструмента, а отверстие в носике подбирают под стержень заклепки. Слишком свободная или тесная посадка мешает нормальной работе. Возможности заклепочника для вытяжного крепежа нельзя автоматически переносить на резьбовые заклепки-гайки: у них другой способ установки.

Длину заклепки выбирают по суммарной толщине соединения и диапазону захвата крепежа. Короткому корпусу не хватит длины для формирования замыкающей части, а избыточно длинный может деформироваться неправильно. При замене старой заклепки проверяют не только ее размер, но и состояние отверстия: разбитые края и вытянутая форма не обеспечат плотного соединения даже с новым крепежом.

Порядок применения

Детали совмещают, убирают заусенцы по краям отверстий и фиксируют от смещения. Заклепку вставляют до прилегания головки, затем заводят ее стержень в носик инструмента. Заклепочник удерживают по оси крепежа и сводят рукоятки без бокового перекоса. При необходимости захват повторяют, сохраняя положение головки. После обрыва стержня проверяют, нет ли зазора между деталями и не проворачивается ли установленная заклепка.

Что проверять при обслуживании

Проскальзывание стержня, закусывание механизма и заметный люфт шарниров — повод осмотреть инструмент. Причиной могут быть загрязнение захвата, износ его поверхностей или ослабление соединений. Остатки стержней удаляют, головку и шарниры очищают; порядок разборки и смазки сверяют с инструкцией. При трещинах рукояток или деформации рычагов работу прекращают. Дополнительные трубы на рукоятках увеличивают нагрузку на механизм и могут привести к его поломке.
