Заклепочник INTERTOOL с рычажным механизмом 800 мм, для заклепок 2,8; 3,2; 4; 4,8 мм

Ручной заклепочник INTERTOOL с рычажным механизмом предназначен для установки вытяжных заклепок при соединении листовых деталей, креплении кожухов, накладок и кронштейнов. Такой крепеж используют там, где нужно неразъемное соединение, а подвести инструмент с обратной стороны неудобно. Заклепочник вытягивает стержень заклепки, ее корпус обжимает соединяемые детали, после чего стержень обрывается. Размер инструмента — 800 мм, диаметры заклепок — 2,8; 3,2; 4; 4,8 мм.

Конструкция и доступ к крепежу

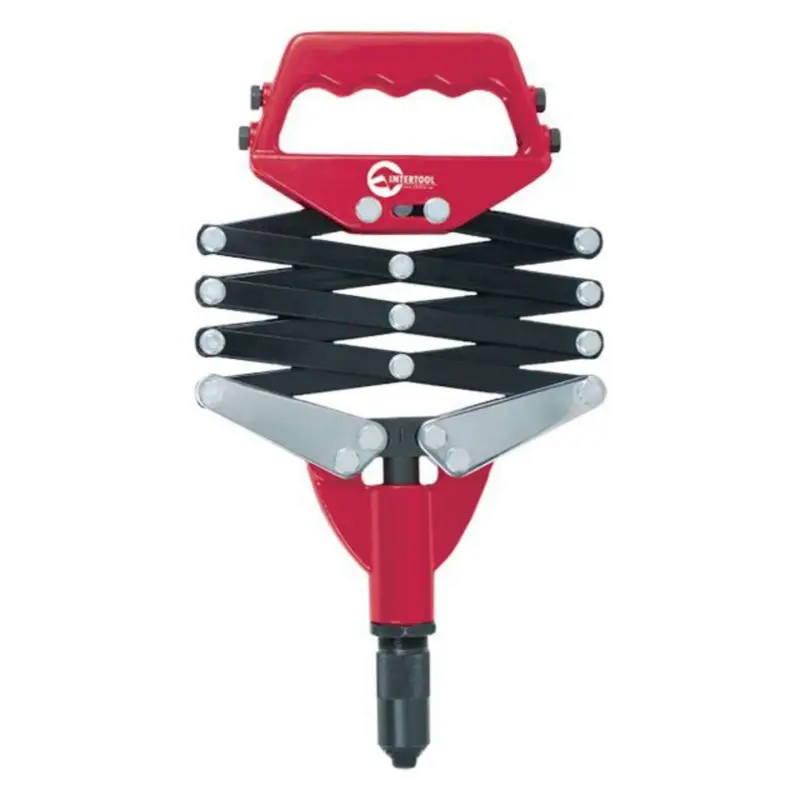

У инструмента складной рычажный механизм с перекрещивающимися звеньями, широкая рукоятка с выемками под пальцы и вытянутая рабочая головка. Рукоятка и корпус красные, звенья черные, наружные нижние рычаги серебристые. Движение рукоятки передается через шарнирную систему к захвату стержня. При подборе учитывайте пространство не только возле головки, но и вдоль всего механизма: рычагам нужен свободный ход, без упора в соседние детали.

Какие заклепки подобрать

Сверяйте диаметр корпуса заклепки, ее материал и толщину соединяемого пакета. Длина заклепки должна соответствовать суммарной толщине деталей: слишком короткая не сформирует полноценное замыкание, а слишком длинная может обжаться неправильно. Если заменяете старый крепеж, ориентируйтесь также на состояние отверстия. Разбитое или вытянутое отверстие нельзя исправить только установкой новой заклепки того же размера — соединение может остаться подвижным.

Наконечник подбирают под стержень используемой заклепки. Стержень должен проходить в отверстие наконечника и надежно удерживаться захватом. Совпадения диаметра крепежа недостаточно для оценки усилия: материал заклепки также влияет на нагрузку. При замене привычного инструмента сравните доступ к точке крепления, положение рукоятки и возможность выполнить полный ход. Особенно это существенно при работе внутри кожуха или рядом с выступающим кронштейном.

Подготовка и работа

Соединяемые детали выровняйте и зафиксируйте, отверстия совместите, заусенцы удалите. Вставьте заклепку до прилегания бортика, заведите стержень в головку и держите инструмент по оси крепежа. Приводите механизм в действие плавно, не раскачивая головку и не используя ее как рычаг для выравнивания деталей. Пальцы держите вне промежутков между складными звеньями. После обрыва стержня удалите его остаток и проверьте, что бортик прилегает, а детали не смещаются относительно друг друга.

Когда требуется обслуживание

Проскальзывание стержня, неполный захват, заедание и заметный люфт шарниров — поводы остановиться и проверить инструмент. Причиной могут быть загрязнение захвата, износ его поверхностей, неподходящий наконечник или повреждение рычагов после перегрузки. Очистите головку от остатков стержней, осмотрите наконечник и соединения звеньев. Поврежденные части заменяют с учетом конструкции инструмента; продолжать работу с деформированным механизмом не стоит. При проверке самого соединения осмотрите также края отверстия и прилегающий лист: трещины и смятие снижают надежность крепления даже при правильно установленной заклепке.
