Заклепочник ручной усиленный для заклепок 3,2; 4; 4,8 мм

Ручной усиленный заклепочник предназначен для установки вытяжных заклепок диаметром 3,2; 4 и 4,8 мм. Он нужен для неразъемного соединения листовых деталей, крепления обшивки, кожухов и кронштейнов, когда конструкция предусматривает такой крепеж. Работать можно со стороны головки заклепки: инструмент вытягивает стержень, а корпус крепежа деформируется с обратной стороны и стягивает соединяемые детали. Электропитание и подача сжатого воздуха не требуются.

Устройство и работа

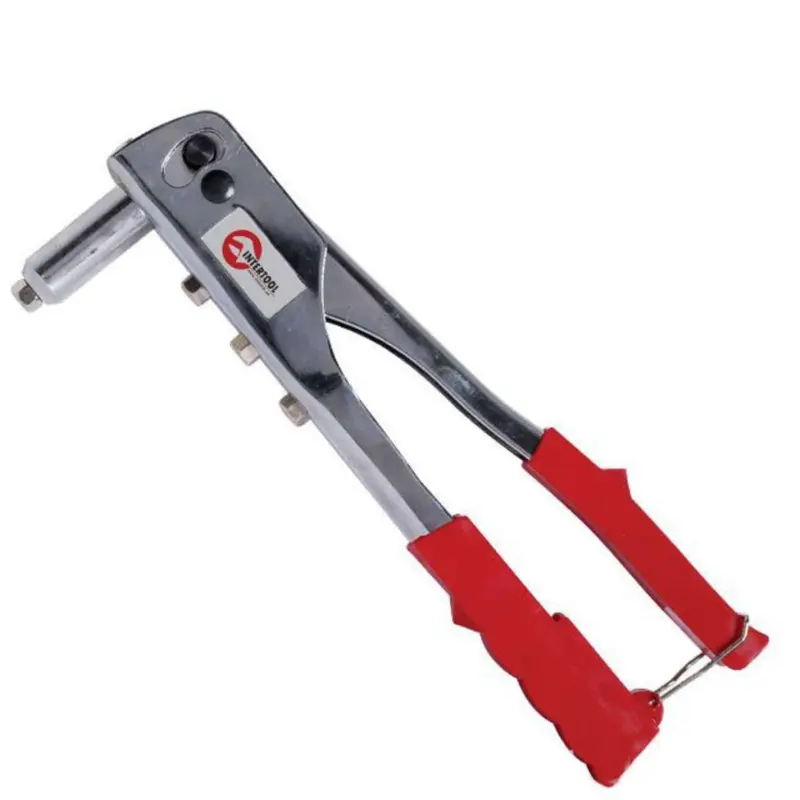

У инструмента две рукоятки с красными накладками, выступающая рабочая головка и скоба для удержания рукояток в сведенном положении. На корпусе предусмотрены места для резьбовых насадок. При сжатии рукояток захват тянет стержень заклепки; после формирования соединения стержень обрывается в предусмотренном месте. Если одного движения недостаточно, рукоятки разводят и повторяют сжатие, сохраняя положение головки относительно крепежа.

Усиленное исполнение подходит для выбора инструмента по этому признаку, но усилие при работе зависит также от материала и диаметра самой заклепки. Не стоит компенсировать чрезмерное сопротивление удлинителями на рукоятках: сначала проверяют крепеж, насадку и посадку деталей. Заклепочник устанавливает вытяжной крепеж со стержнем; для резьбовых заклепочных гаек нужен инструмент с другим принципом работы.

Что проверить при подборе

Диаметры 3,2; 4 и 4,8 мм относятся к корпусу заклепки, а не к вытяжному стержню. Кроме диаметра учитывают материал крепежа, толщину соединяемого пакета и длину заклепки. Слишком короткий корпус не сформирует достаточный упор с обратной стороны, а чрезмерно длинный может деформироваться неправильно. При замене старого крепления ориентируются на отверстие и толщину деталей, а не только на размер оставшейся головки.

Проверьте доступ к месту соединения: головка должна подходить к заклепке прямо, а рукояткам нужно пространство для разведения и сжатия. Насадку подбирают под стержень используемого крепежа. Он должен проходить в ее отверстие без заклинивания, а торец насадки — опираться на головку заклепки. Неподходящая насадка затрудняет вытягивание и может привести к перекосу крепежа.

Подготовка соединения

Детали совмещают и фиксируют, отверстия очищают от заусенцев. Заклепку вставляют до прилегания головки, затем надевают заклепочник на стержень и удерживают его по оси крепежа. Во время сжатия рукояток детали не должны расходиться. После обрыва стержня проверяют прилегание головки и отсутствие люфта. При замене старой заклепки осматривают края отверстия: вытянутый или поврежденный участок нельзя исправить одним лишь более сильным обжатием.

Когда инструмент требует внимания

Проскальзывание стержня, заедание рукояток, заметный люфт шарниров и повторяющийся неполный обрыв — повод проверить состояние захвата и насадки. Остатки стержней и загрязнения удаляют из механизма, поврежденные насадки заменяют подходящими. Неисправный захват заставляет повторять движения без нормального натяжения и мешает получить плотное соединение. После работы освобождают головку от обломков стержней и сводят рукоятки, закрепляя их скобой для хранения.
