Заклепочник ручной INTERTOOL для заклепок 3,2; 4; 4,8 мм, с поворотом на 90°

Ручной заклепочник INTERTOOL предназначен для установки вытяжных заклепок диаметром 3,2; 4 и 4,8 мм. Он нужен для неразъемного соединения листовых деталей, крепления накладок, кожухов и кронштейнов там, где выбран именно заклепочный крепеж. Работать можно с одной доступной стороны соединения: инструмент захватывает стержень заклепки и вытягивает его, формируя замыкающую часть с обратной стороны деталей.

Конструкция и доступ к креплению

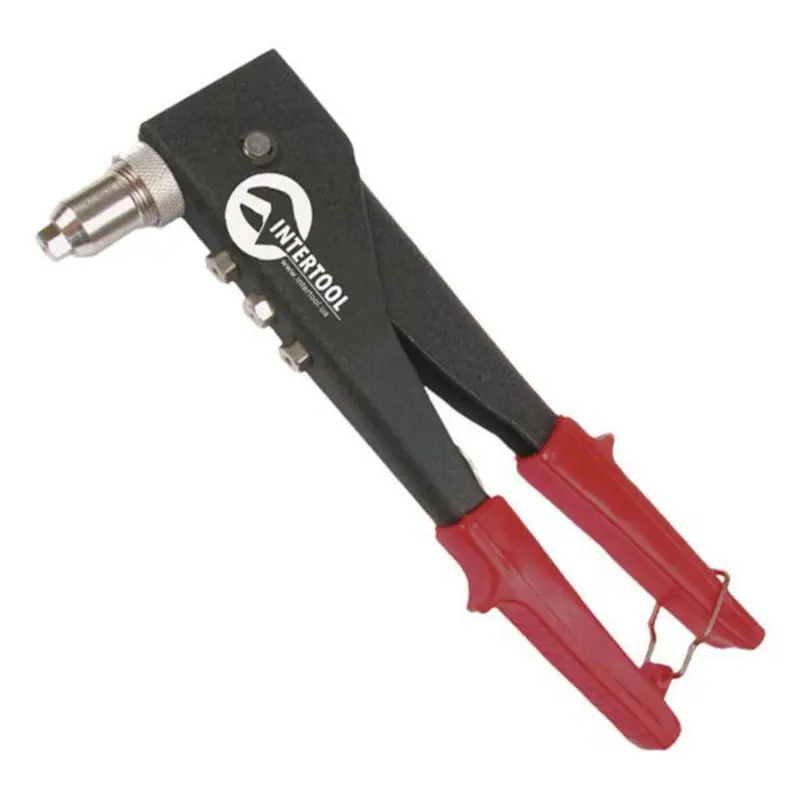

У инструмента две рукоятки с красными накладками, черный корпус и носовая насадка для ввода стержня. На корпусе предусмотрены места для хранения насадок, а у концов рукояток — проволочная скоба, удерживающая их в сложенном положении. Надпись INTERTOOL нанесена на корпус. Ручной привод позволяет выполнять крепление без подключения к источнику питания.

Исполнение с поворотом на 90° помогает выбрать положение инструмента относительно места крепления. Это полезно возле края панели или выступающего кронштейна, где рукояткам мешают соседние детали. При этом для работы все равно нужен свободный ход рукояток, а носик должен подходить к головке заклепки прямо, без бокового перекоса.

Что проверить при подборе

Сверяйте диаметр заклепки с одним из трех размеров инструмента: 3,2; 4 или 4,8 мм. Речь идет о диаметре тела крепежа, а не о толщине вытяжного стержня. Насадку подбирают под используемую заклепку: слишком большое отверстие ухудшает опору, а слишком маленькое не пропустит стержень. Этот тип инструмента работает с вытяжными заклепками; для установки резьбовых заклепок-гаек требуется другой механизм.

Длину крепежа выбирают по суммарной толщине соединяемых деталей и диапазону зажима самой заклепки. Короткое тело не сформирует надежную замыкающую часть, чрезмерно длинное может деформироваться неправильно. Также учитывайте материал крепежа и необходимое усилие вытягивания: один только подходящий диаметр еще не определяет пригодность заклепки для ручной установки. Для тонких или мягких деталей отдельно оценивают площадь опоры головки.

Порядок работы

Сначала совместите детали, подготовьте отверстие под выбранный крепеж и удалите заусенцы. Детали должны прилегать друг к другу без зазора. Установите подходящую насадку, вставьте стержень в носик заклепочника и заведите тело заклепки в отверстие до прилегания головки. Удерживайте инструмент по оси крепежа и сжимайте рукоятки до формирования соединения и отрыва стержня. Затем освободите захват от остатка стержня.

Готовое соединение проверяют на плотное прилегание головки и отсутствие люфта между деталями. Перекошенная заклепка, неполная посадка или заметный зазор требуют устранения причины и установки нового крепежа. При замене старой заклепки осмотрите края отверстия: разбитое отверстие и трещины в листе нельзя исправить одним усилением нажима на рукоятки.

Когда инструменту нужен уход

Проскальзывание стержня, повторяющееся заклинивание и заметный люфт шарнира — поводы проверить захват, насадку и соединения рукояток. Загрязнение мешает захвату удерживать стержень, а изношенная насадка ухудшает посадку на головку крепежа. Удаляйте остатки стержней и загрязнения после работы; при повреждении деталей прекращайте использование до восстановления инструмента. Не удлиняйте рукоятки трубами ради большего усилия.
